高压衰减棒的校准，核心是两件事：直流衰减比核查（确认衰减比例准确）与 交流 / 高频补偿校准（保证方波与高压脉冲波形不失真）。由于 TR9330D 衰减比为出厂固定值、无增益调节孔，日常校准以补偿调节为主，全程须严格遵守高压安全流程。

一、校准前准备

1. 安全检查

• 检查衰减棒本体、绝缘外壳、BNC 接头、接地线无破损、裂纹与裸露导体。

• 确认接地可靠：接地线短而粗，鳄鱼夹夹持良好。

• 准备设备：高压标准源或精密分压器、数字示波器、函数信号发生器、数字万用表、专用无感调节棒。

2. 连接与设置

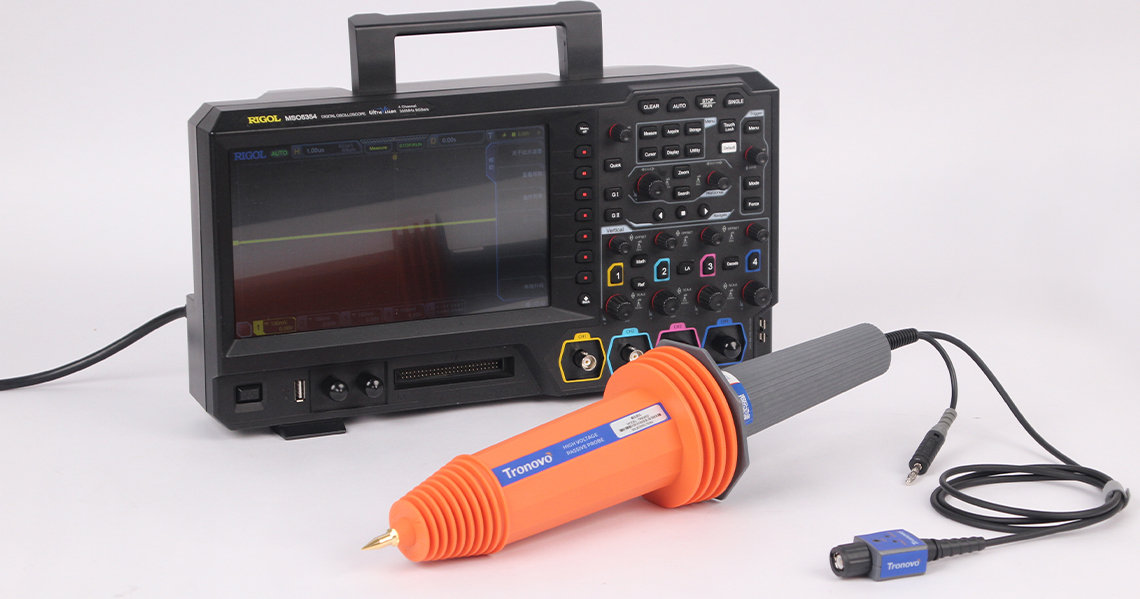

• 衰减棒 BNC 端接示波器通道；示波器输入阻抗设为 1MΩ，探头衰减比设为 1000:1。

• 衰减棒地线先可靠接地，高压端悬空；严禁先接高压后接地。

二、直流衰减比核查

TR9330D 衰减比为固定 1000:1，无 DC ATTEN 增益调节孔，此步为"核查"而非"调增益"。

1. 接线

高压标准源输出 → 衰减棒高压端；衰减棒输出 → 示波器或高精度数字万用表。

2. 多点核查（覆盖 30kV 量程）

• 按 0V、1/4 量程、1/2 量程、3/4 量程、满量程取点：0、7.5kV、15kV、22.5kV、30kV（DC+AC peak）。

• 逐点记录标准输入 U_in 与衰减后输出 U_out，计算实际衰减比 K = U_in / U_out。

• 与标称值 1000:1 对比，参照出厂指标：直流信号误差 ≤3%（0~35kV 满量程输入）。

• 若误差超出范围，应停止使用并返厂校准，切勿自行拆解分压电阻网络。

三、交流与高频补偿校准（波形不失真）

补偿调节位于 BNC 端阻抗匹配器上的三个小孔，分工如下：

• Hole 1（LFA）：200Hz 方波低频补偿点，用户可调节；更换示波器时只需调此孔。

• Hole 2（HFA-1）：200kHz 方波高频补偿点，出厂已调校。

• Hole 3（HFA-2）：频宽补偿点，出厂已调校。

Hole 2、Hole 3 出厂已校准，非专业人员请勿调节。

1. 低频方波补偿（Hole 1，日常必做）

• 函数信号发生器输出 200Hz、约 20Vp-p 方波，接衰减棒高压端。

• 观察示波器方波：出现过冲/振铃 → 微调 Hole 1 减小补偿；出现圆角、上升沿迟缓 → 微调 Hole 1 增大补偿。

• 反复微调至方波平顶平整、边沿陡峭、无过冲、无失真为止。

2. 高频响应（Hole 2 / Hole 3，仅返厂或专业服务）

• 量测 40MHz 以上高频电压时，改用鳄鱼夹直接接地，可获得更佳频率响应。

• 高频补偿与频宽点由出厂调校保证，日常更换示波器无需动 Hole 2、Hole 3。

3. 交流有效值核查（可选）

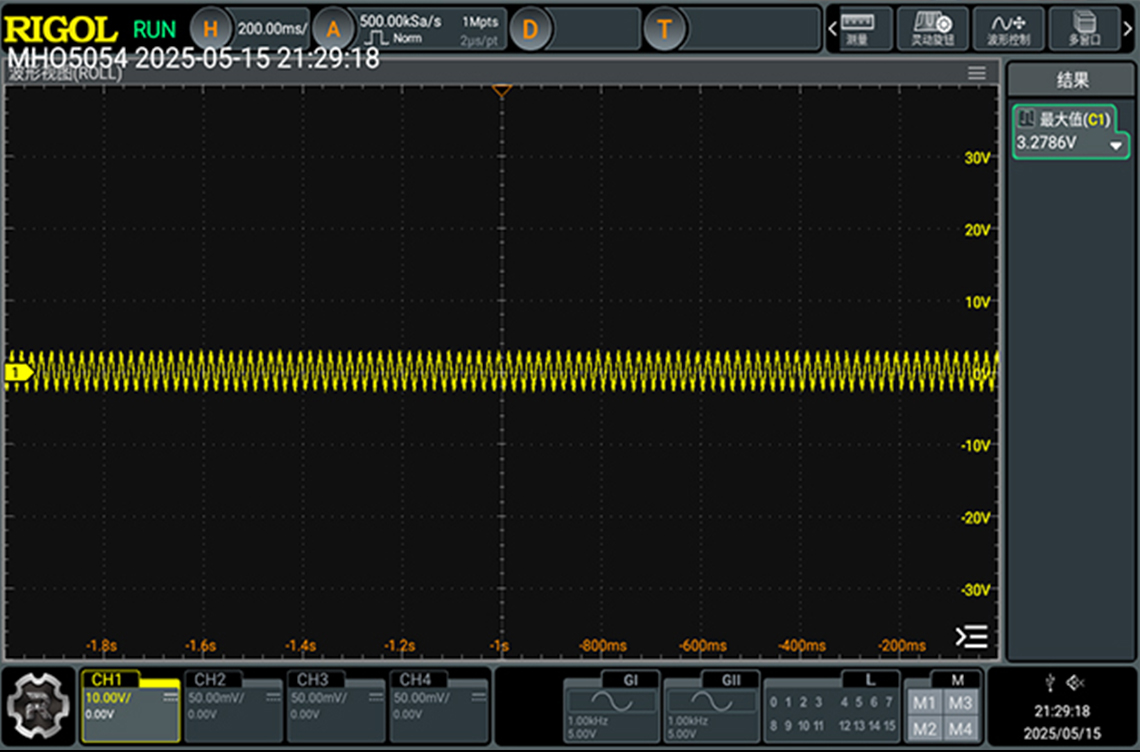

输入标准正弦波，比对示波器测得有效值与标准源读数，偏差应与直流核查结果一致。

四、校准记录与确认

• 逐点记录 U_in、U_out、实际衰减比 K 与误差，归入校准证书或设备履历。

• 更换示波器、更换补偿器，或发生跌落、受潮后，必须重新做 Hole 1 低频补偿。

五、安全红线（不可违反）

• 顺序：先接地线，再接高压；先断高压，再拆地线。

• 校准全程身体不得接触高压端与裸露导体。

• 仅在断电、充分放电状态下调节补偿孔。

• 短时高压测量遵循 CAT II ≤30s 限值，不得长时间施加满量程高压。
