使用高压差分探头是电源工程师的日常操作，但它与普通无源探头的使用存在诸多差异。正确选择测量方法，是确保安全与精确的关键。

一、高压电源测量的三种方法

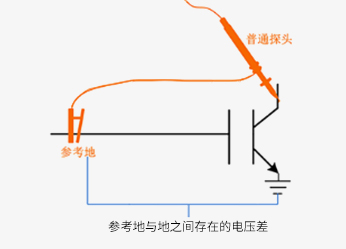

1. 浮地测量法

直接将示波器接地端浮空以测量高压信号。

这种做法不安全，也不准确。由于示波器外壳与大地间存在寄生电容，极易引发信号振铃，导致波形严重失真，不推荐在实际应用中使用。

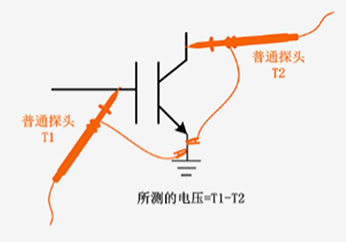

2. AB伪差分法

用两支无源探头分别测量两点对地电压，再利用示波器的数学运算功能相减得到差分值。

虽然相对安全，避免了直接接地短路的危险，但测量精度较差。由于两通道的延时、增益不一致，系统共模抑制能力弱，结果容易受共模噪声影响，不适合高精度场合。

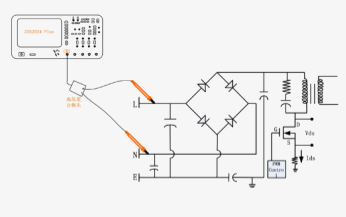

3. 高压差分探头测量法

采用专用高压差分探头直接测量两点间的电压差。

这是目前最安全、最准确的方式。探头内部具备高压隔离与高共模抑制比设计，可直接测量对地有高压的信号，也适用于不共地的差分系统（如CAN总线），

避免因接地不当引起的短路风险。

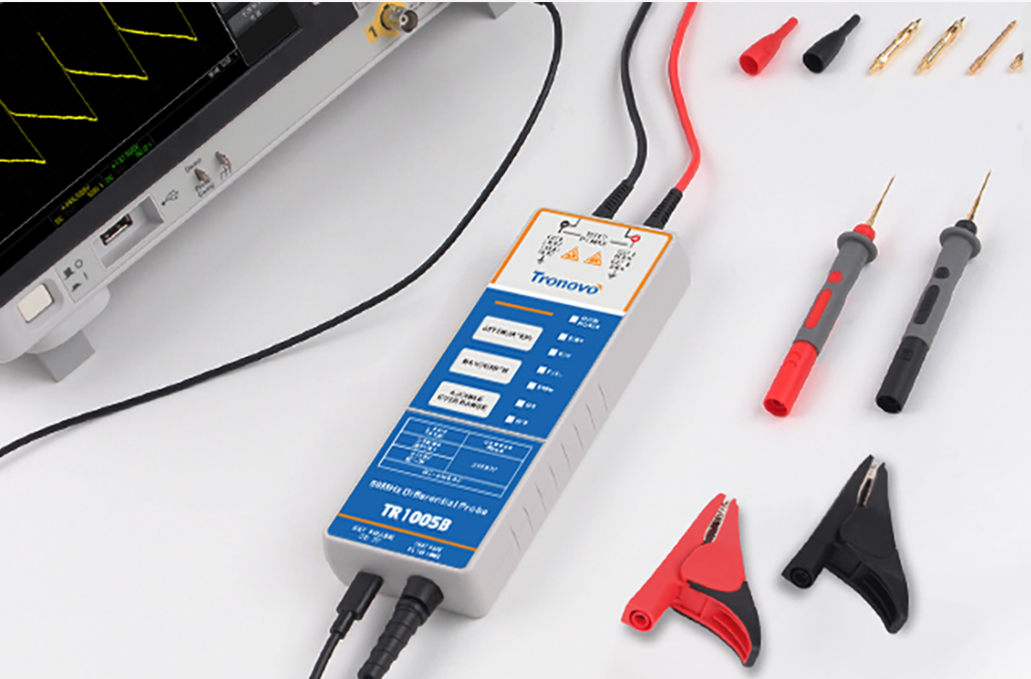

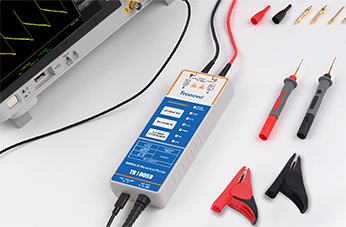

4.高压差分探头

高压差分探头采用差分输入模式，主要用于需要进行高压浮地测量的场所。此款高性能的高压差分探头具有声光报警功能，有5MHz带宽限制功能选择，

具备更好的共模噪声抑制能力。其带宽最高达到100MHz,输入端具有较高的输入阻抗和较低输入电容，可以准确、高速地测量差分电压信号，能满足大部分测试系统的需要。
