TR32016

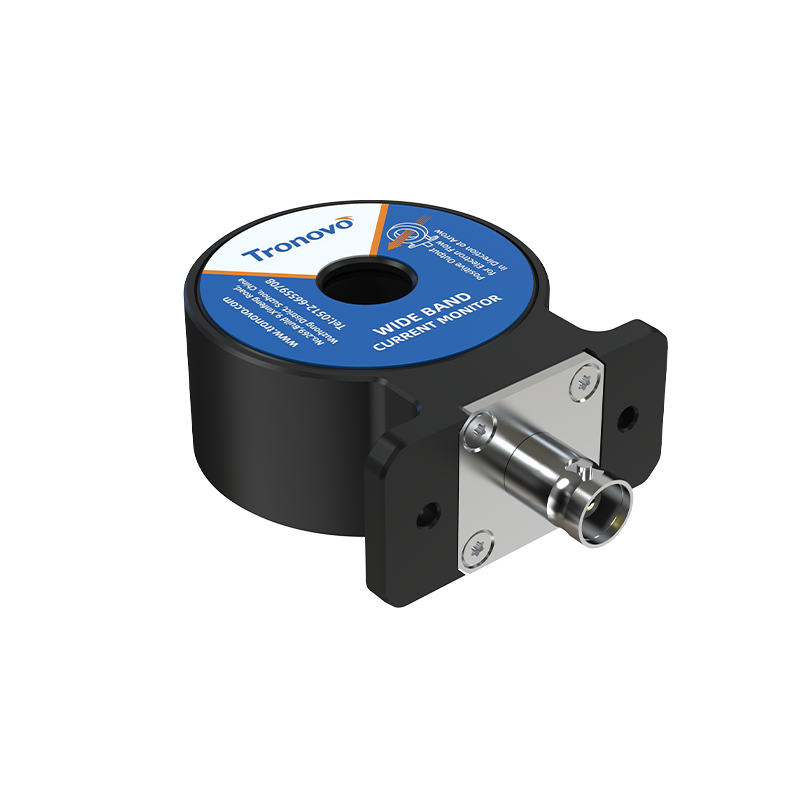

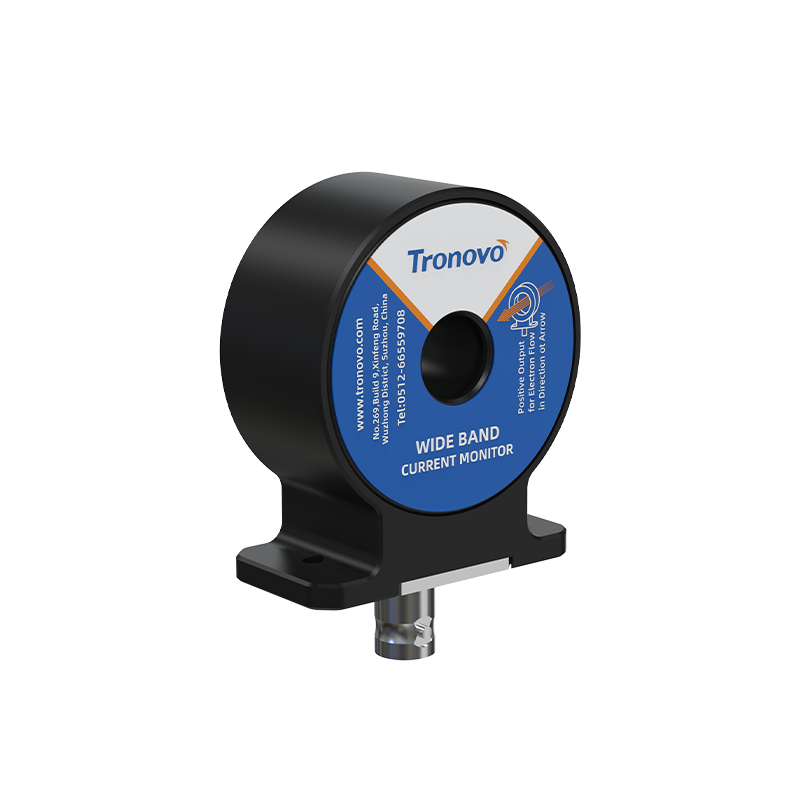

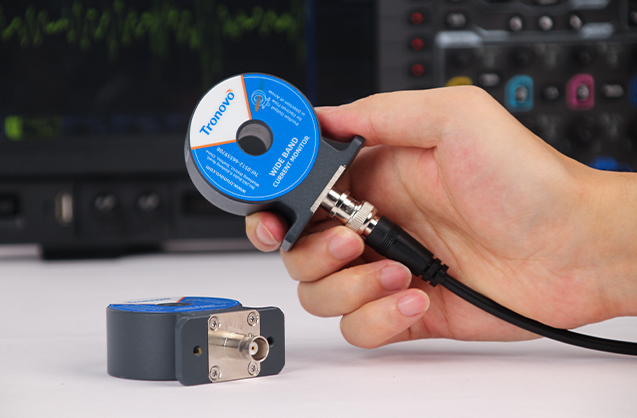

16A / 15MHz 宽带电流互感器

TR32016 宽带电流互感器，属于高性能电流探头、脉冲电流监控器与电流传感器，适用于高速瞬变、脉冲电流测量场景。搭载新型磁芯与精密线圈工艺，具备宽频带、响应迅速、抗饱和、稳定性强等特点，采用隔离非接触感应测量，标准 BNC 接口、通用外形，可直接替换传统宽带电流互感器。测量带宽 1Hz~15MHz，量程覆盖毫安级至 1200A 脉冲峰值，精准捕捉射频、浪涌、放电交流波形，服务 EMC 测试、功率电子、半导体、雷击冲击、科研医疗设备测试。

产品特点
• 1Hz~15MHz 超宽带宽，极速捕捉瞬态电流波形
• 高灵敏度宽量程，大小电流均可精准测量
• 全密封屏蔽非接触测量，高压测试安全抗干扰
• 通用标准化结构接口，即装即用无需改线
• 环境适配性强，适合长时间连续测试

使用简单、擅长测量高脉冲，突变电流信号

脉冲电流传感器可以测量,频率范围从1Hz到15MHz，电流范围从mA到1200A的任意交流电流信号，包括测量瞬态信号，谐波、脉冲、正弦型、射频以及各种复杂电路信号，且保证测试精度。

真实还原瞬态电流波形

优化上升时间与低频跌落性能，对脉冲、浪涌、电容放电、雷击瞬态等信号具备高保真采集能力，中频区间测量精度稳定，完整复现电流动态变化细节，满足功率电子、放电试验、科研实验波形采集要求。

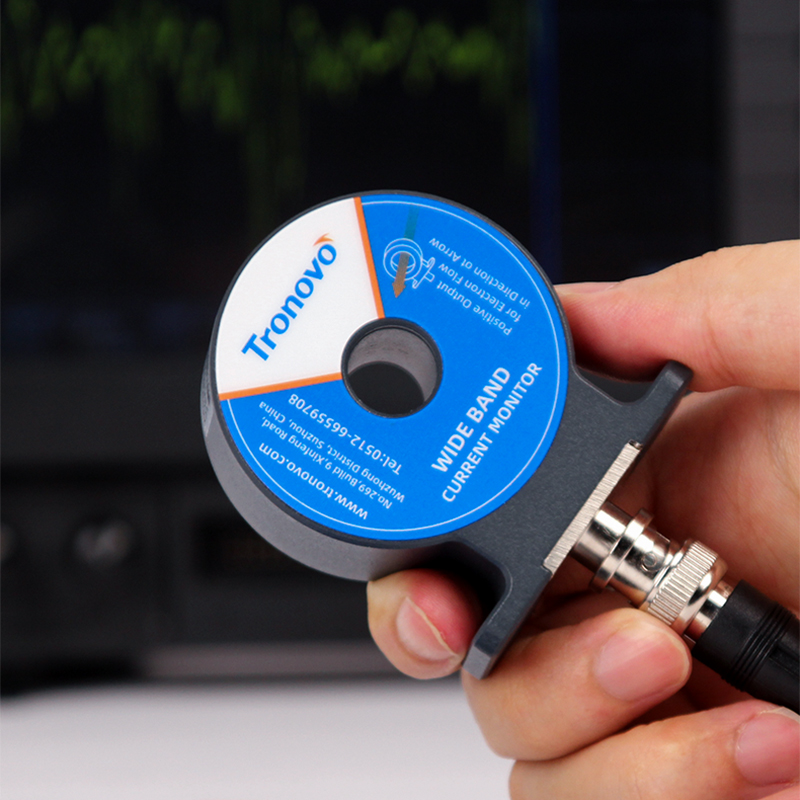

非接触测量，全密封屏蔽结构

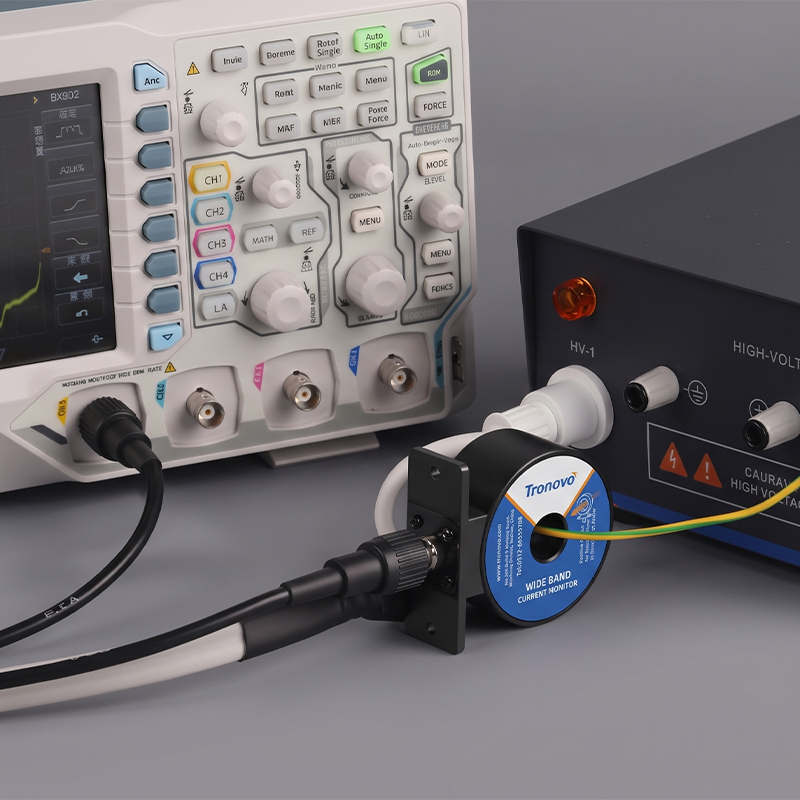

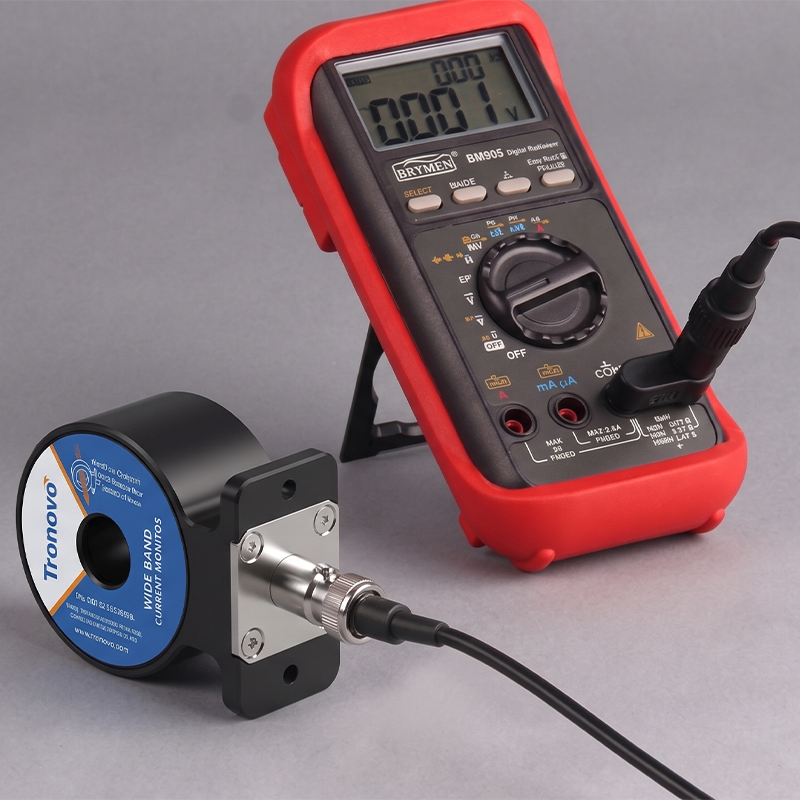

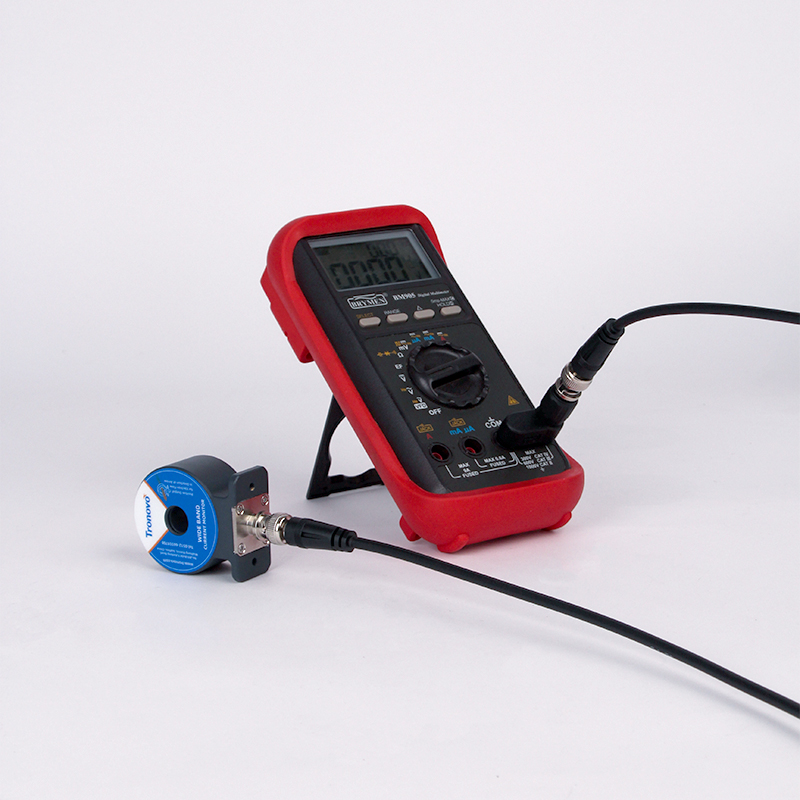

全密封环形结构，电气隔离非接触测量，高压工况安全可靠；抗干扰外壳屏蔽设计，长期使用稳定性强。可以连接到示波器、频谱分析仪、功率分析仪、数字电压表、数据记录仪和各种其他测量仪器。

标准化接口与机械尺寸，设备即装即用

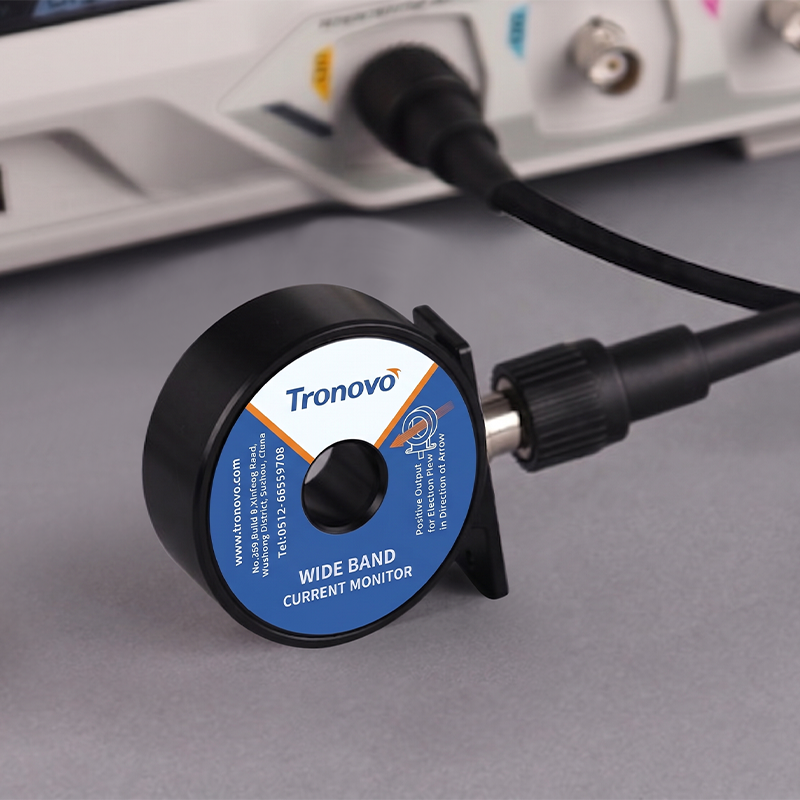

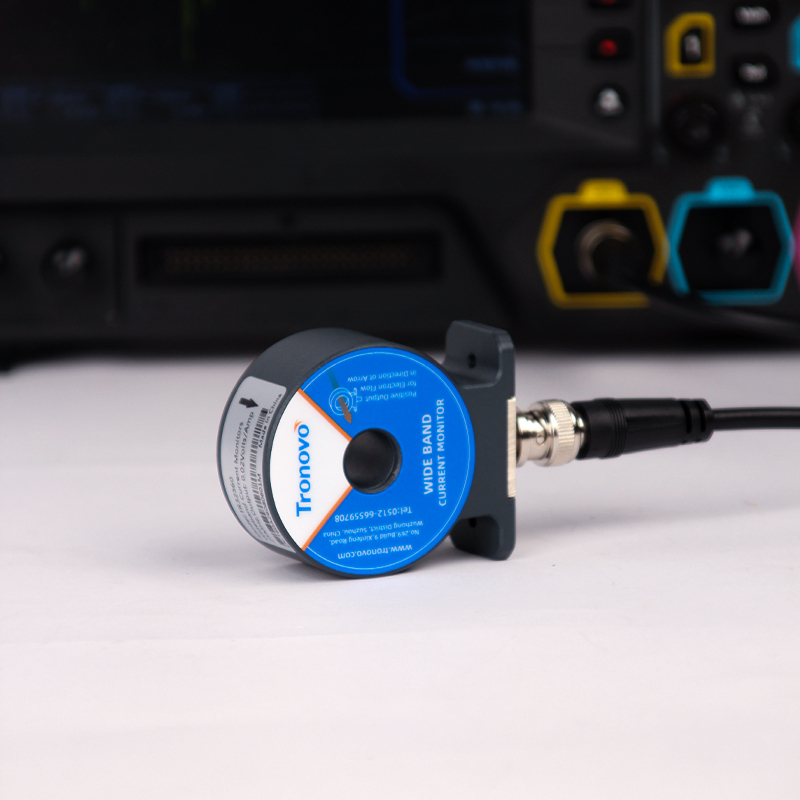

采用通用BNC输出接口，适配50Ω标准测试端接，外形、开孔尺寸遵循行业通用规格，可直接装配至现有测试工位，无需对整套测试系统做硬件改动，快速完成设备部署。

型号	TR32016
带宽	1Hz~15MHz
上升时间	≤25ns
输入类型	AC
精度	±1%
电流转换比	100mV/A
最小有效值	50mA
最大有效值	16A
最大脉冲峰值电流	1200A
钳口直径	∅12.7mm
示波器输入阻抗	1MΩ
接口类型	BNC（UG-290AU）
线缆长度	100cm
工作环境	0~40°C,80%orless
储藏要求	-10~45°C,80%orless
