150A/8MHz经济型大电流探头_电流探头_产品中心

TR3115U

150A/8MHz经济型大电流探头

TR31XXX系列是一款通用型示波器电流探头，兼容市场上95%以上的示波器，高达20MHz的频率响应测量范围50mA到750A（峰值），BNC输出端子。连接示波器可精准测量AC 或 DC电流波形，手柄面板上可选择量程。

产品特点
• 高性价比方案：15MHz带宽/24ns上升时间，开关电源优化
• 轻量化设计：523g机身，19mm钳口现场快速检测
• 双档位切换：0.1V/A(30A)与0.01V/A(150A)，20mA分辨率
• 即插即用：标准BNC接口，适配主流示波器
• 基础防护：过载报警(≥300A)，300V CAT III绝缘

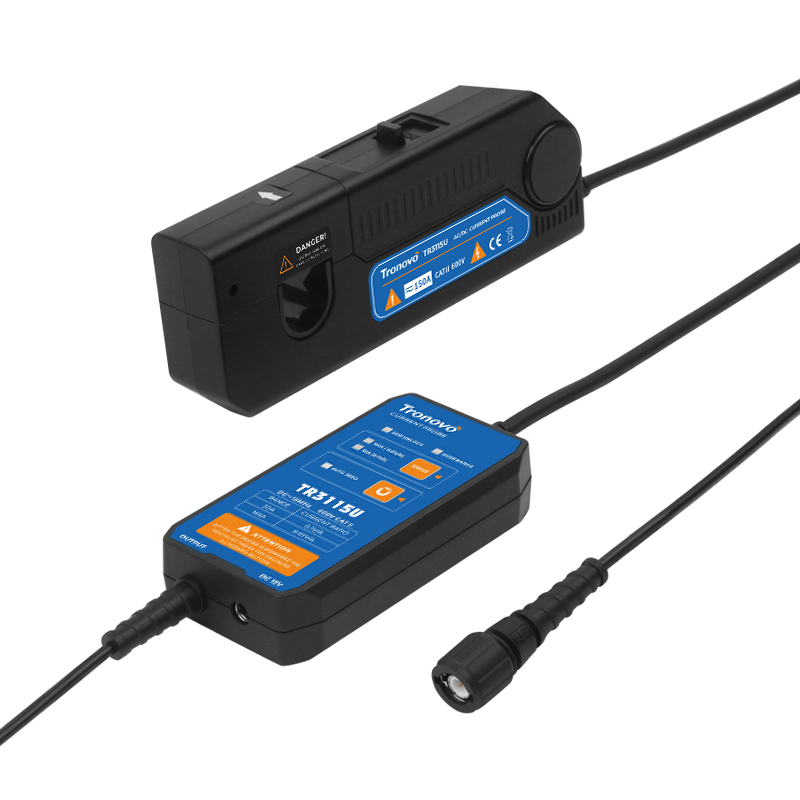

经济款大电流探头

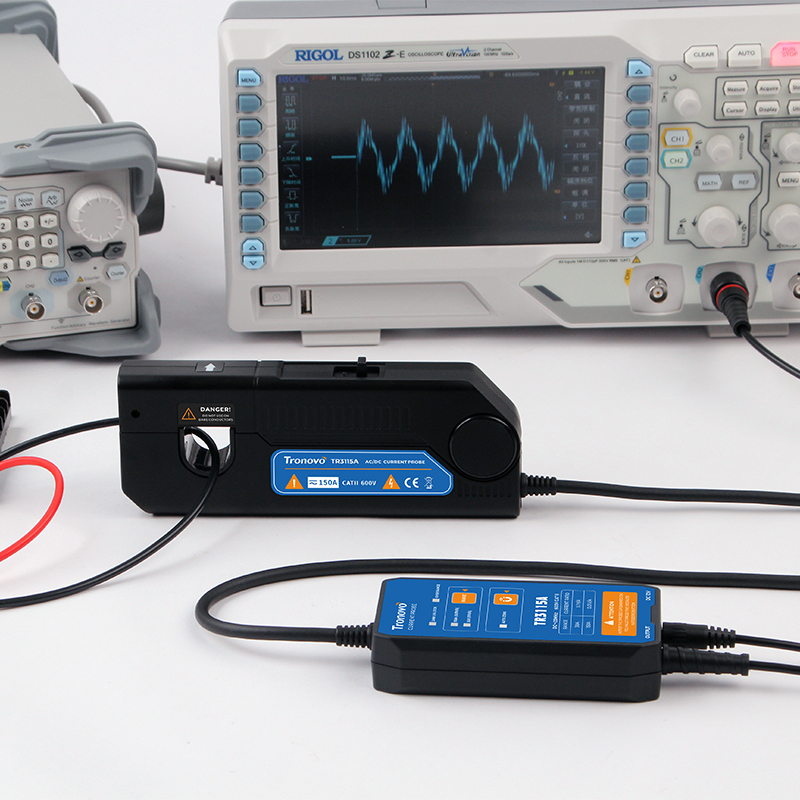

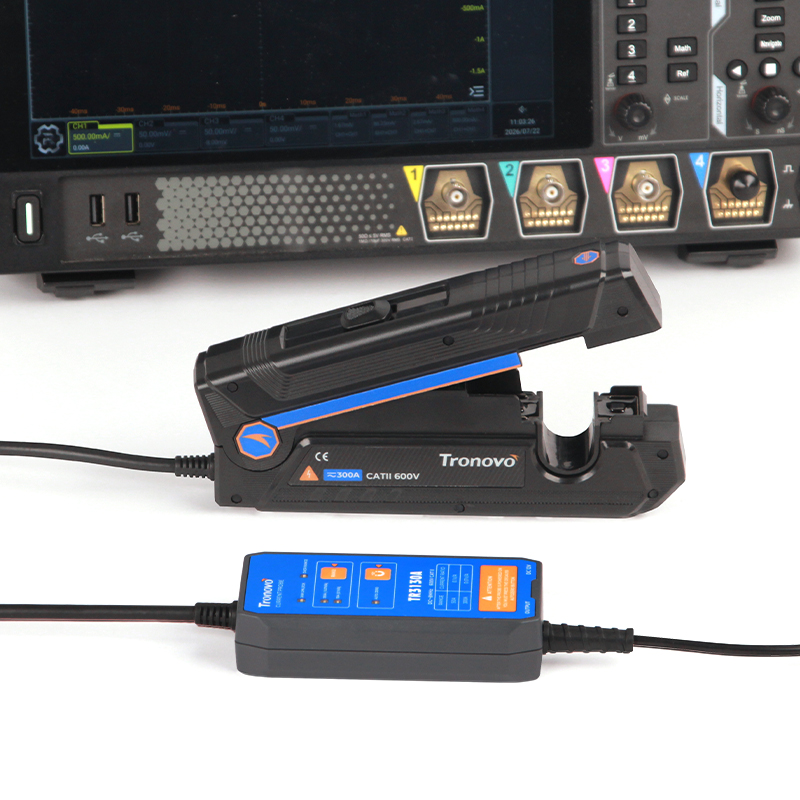

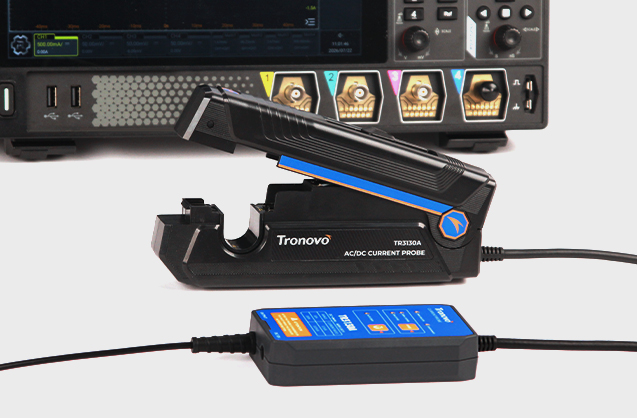

TR3115U(15MHz带宽/150A RMS)专攻传感器、低功耗芯片测量。通用BNC无缝对接Rigol教学机、安捷伦高端设备及汉泰国产示波器，即插即用保障科研数据精准同步。

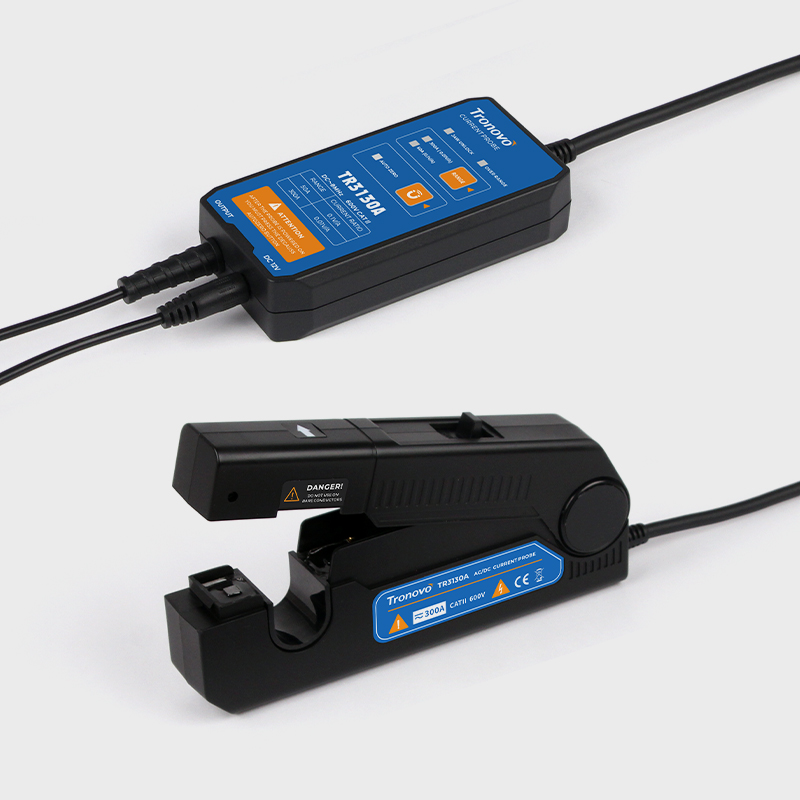

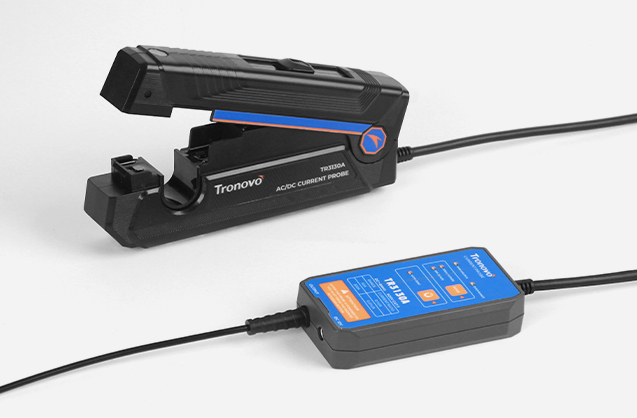

钳形开口

Φ19mm教学安全钳口！学生实验操作中，钳口未闭锁触发红灯，避免微电流测量因人为疏忽失效。

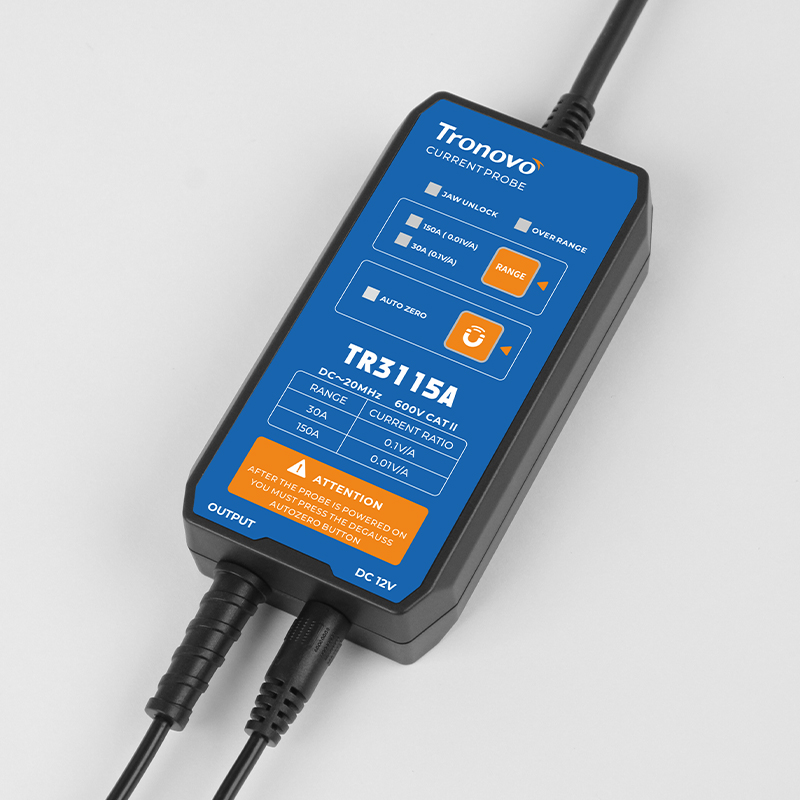

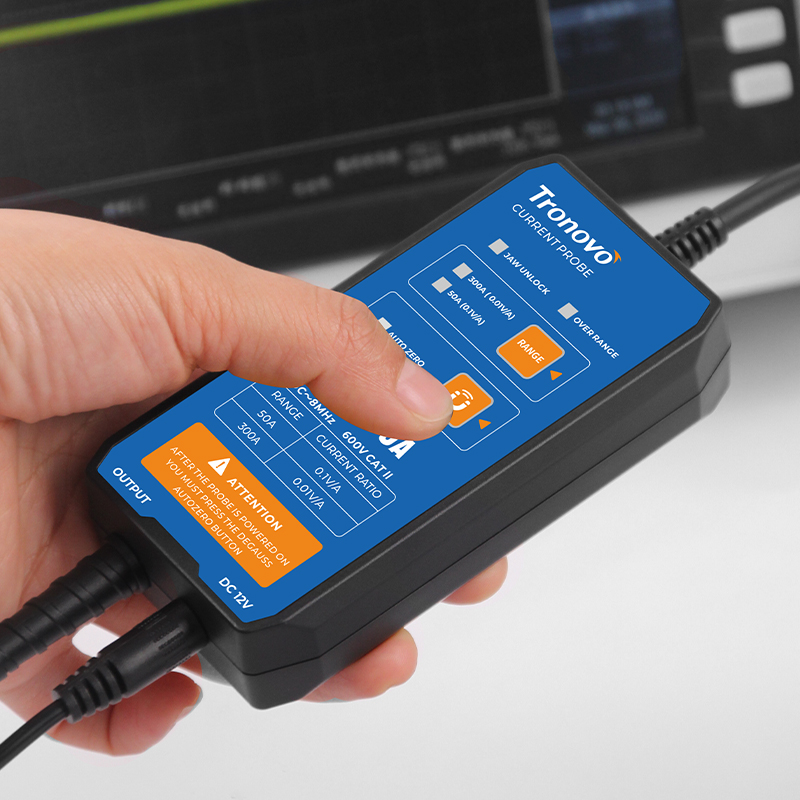

自动调零

简化教学操作流程。学生直接按键完成校准，无需理解调零原理。

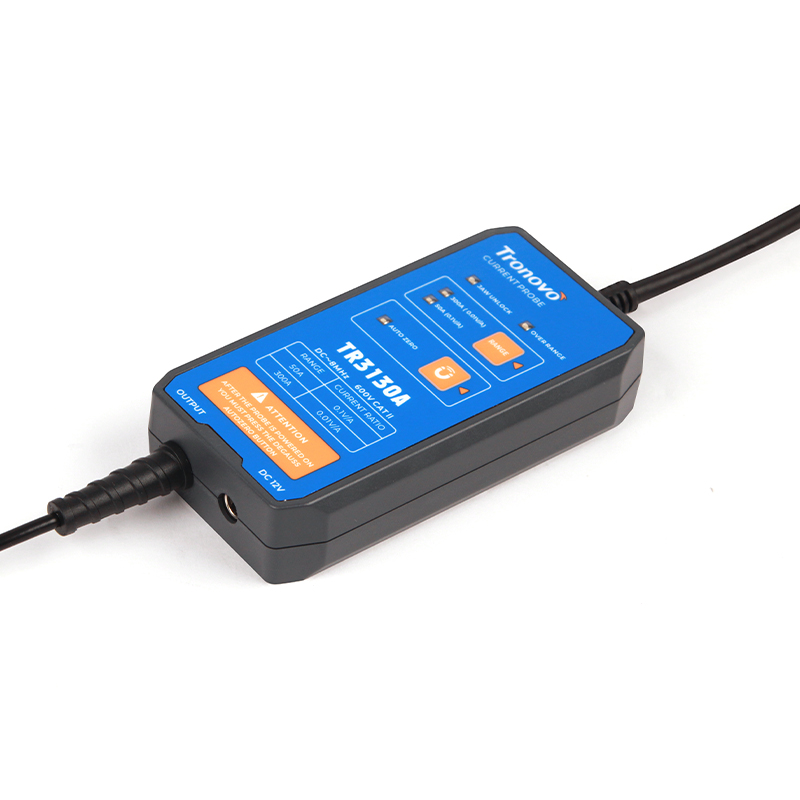

双量程设计

经济不妥协性能，双档位一键畅测全电流！TR3115U提供0.1V/A(30A)与0.01V/A(150A)双量程，15MHz带宽满足消费电子及通讯设备测试需求。分辨率20mA，一键切换量程时绿色指示灯即时响应，无需重新接线。从PCB板级微电流到电源150A连续负载，双档位无缝覆盖。为成本敏感型实验室提供安全、高效的电流诊断工具！

低底噪

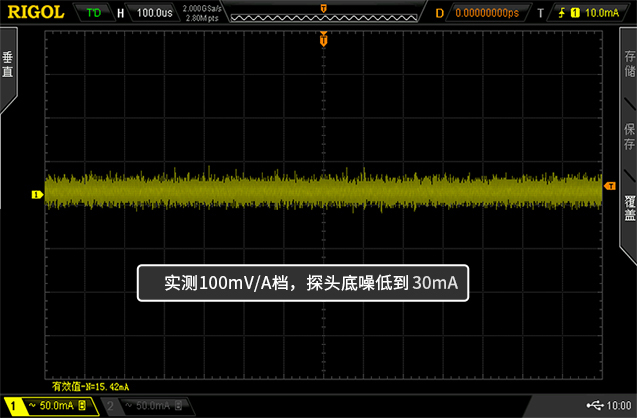

低噪声设计是保障信号清晰纯净的核心技术，实测100mV/A档，探头底噪很低约30mA。

型号	TR3115U
带宽（-3dB）	DC~15MHz
上升时间	≤24ns
最大电流测量	150Arms
峰值电流	300Apeak
量程	30A 10X衰减 150A 100X衰减
过流报警值	30A ≥30A 150A ≥300A
电流传输比	30A 0.1V/A 150A 0.01V/A
分辨率	30A 20mA 150A 200mA
精度(DC,45-66HZ 最大连续电流)	30A +1%/+20mA 150A +1%/+200mA
延时	探头主机:37ns BNC(1m):5ns
终端负载要求	≥100KΩ
钳口直径	∅19mm
供电方式	DC12V/2A(标配适配器)
绝缘线电压	600VCATI 300V CATIII
安全符合标准	EN61010-1:2010+A1:2019 EN61010-2-032:2019
EMC符合标准	EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013
