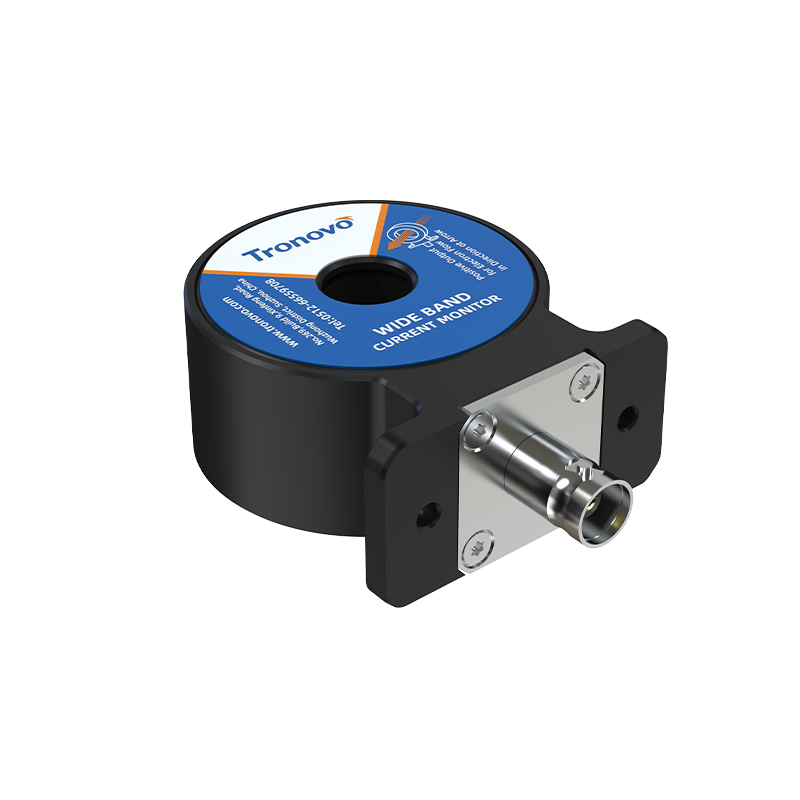

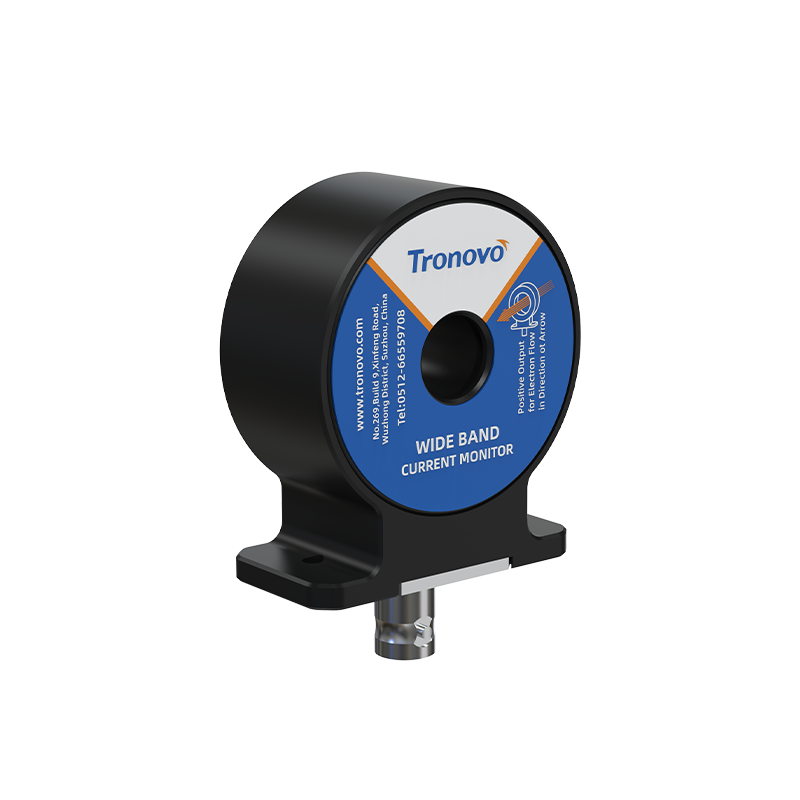

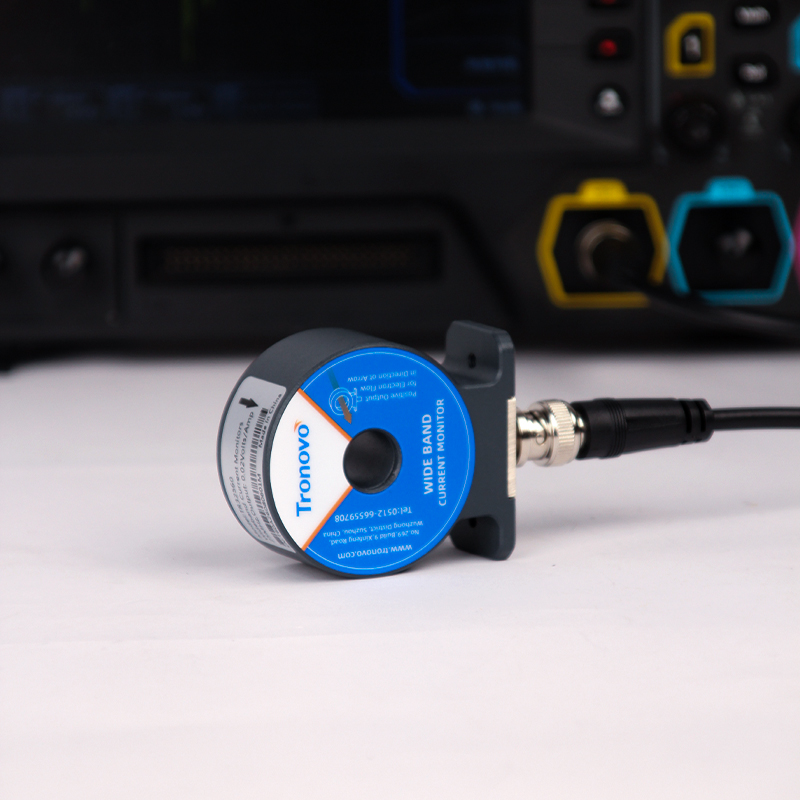

TR32560 宽带电流互感器，集电流探头、电流传感器、脉冲电流监控器功能于一体，专为高速瞬变、脉冲冲击电流测量打造。依托创新磁芯与精密线圈工艺，拥有超宽频、快响应、强抗饱和、稳定性出色等优势，隔离非接触测量，标准 BNC 接口、通用外形可直接替换传统宽带电流互感器。测量带宽 1Hz~20MHz，量程覆盖毫安级至 5000A 脉冲峰值，精准捕捉射频、浪涌、放电波形，适用于 EMC 测试、功率电子、半导体、雷击冲击、医疗设备及科研实验。
产品特点
• 1Hz~20MHz 超宽频带，极速还原瞬态电流波形
• 宽动态测量范围，大小电流精准检测
• 全密封屏蔽非接触测量，高压环境安全抗干扰
• 标准化通用结构接口，无需改造即装即用
• 环境适应性佳，支持长时间连续测试
 |
使用简单、擅长测量高脉冲，突变电流信号测量频率覆盖 1Hz～20MHz，电流范围从mA到5000A ，可对各类交流信号实现精准检测，包含瞬态脉冲、谐波、正弦波、射频信号及各类复杂电路波形，全程保障可靠测试精度，真实还原瞬态电流原始波形。 |
真实还原瞬态电流波形产品拥有优异的上升时间与低频跌落表现，能够高保真捕捉脉冲冲击、浪涌、电容放电、雷击瞬态等信号，中频测量表现稳定，完整还原电流动态变化细节，适配功率电子、放电测试、科研实验等各类波形采集场景。 |
 |
 |

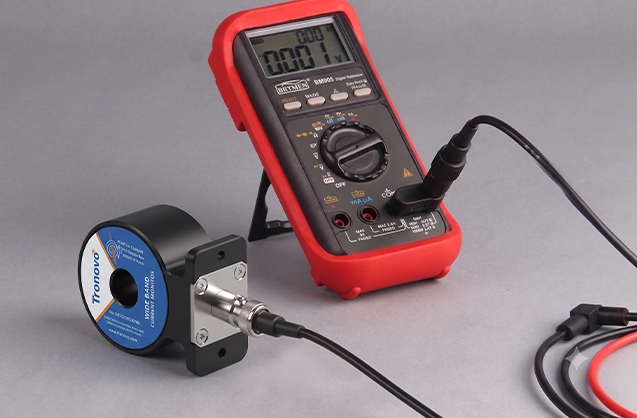

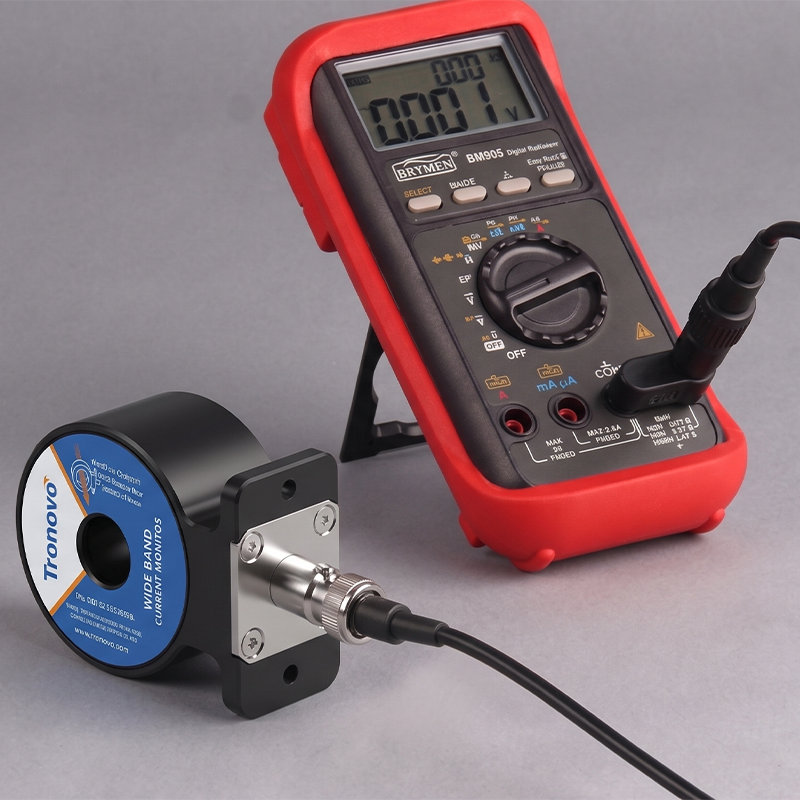

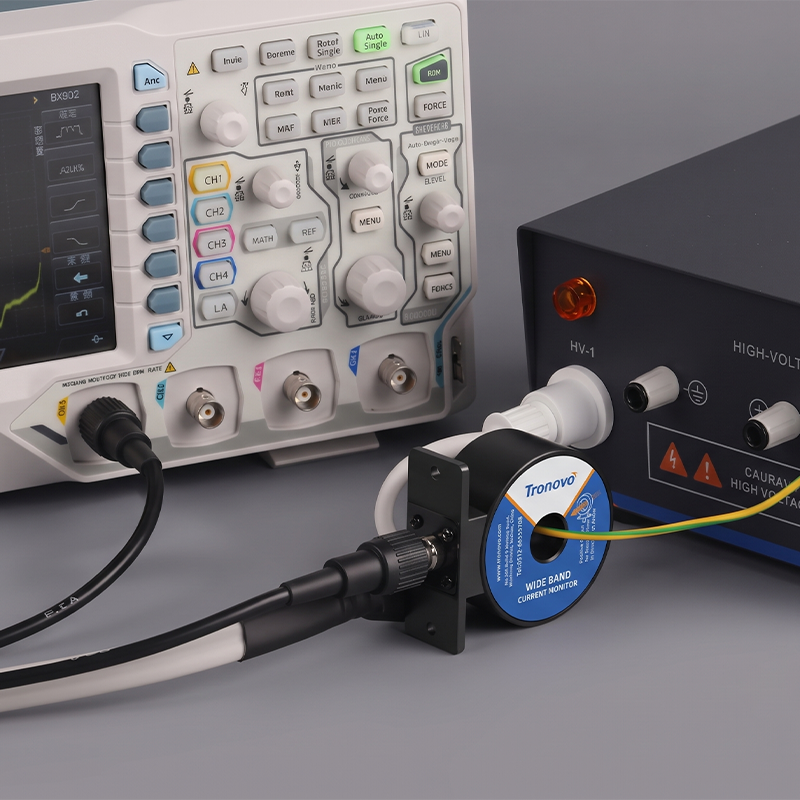

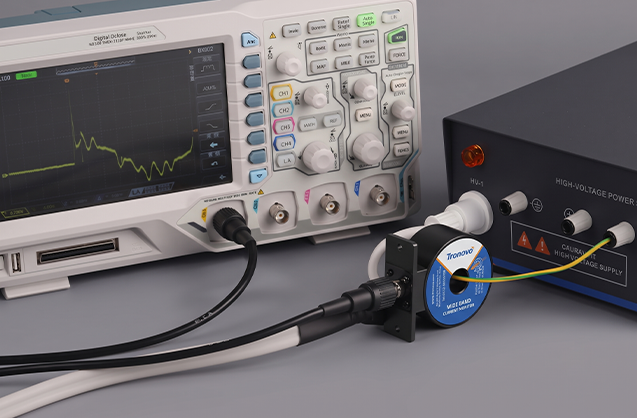

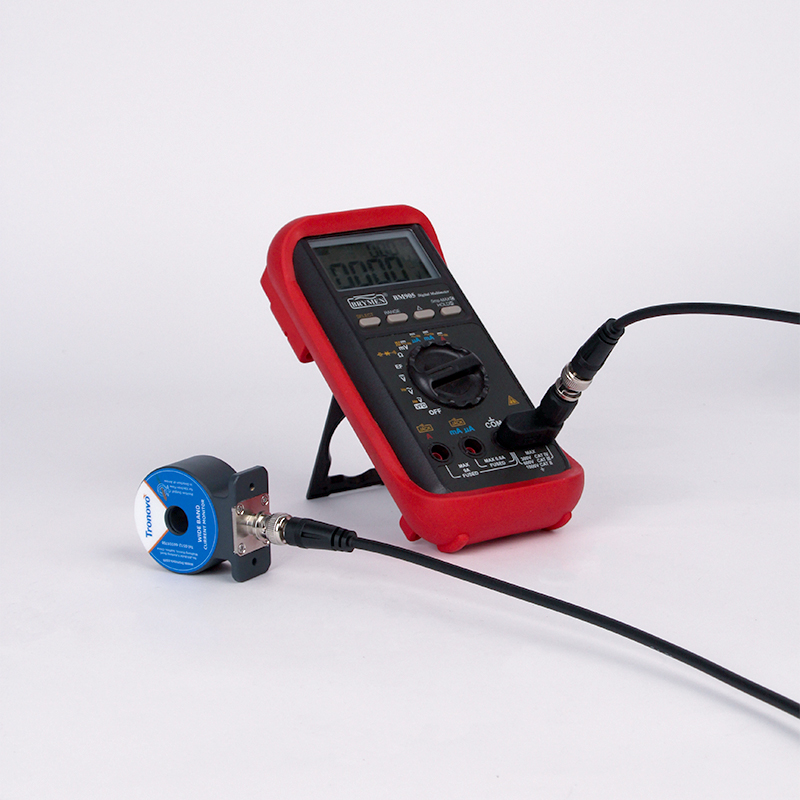

非接触测量，全密封屏蔽结构采用非接触式测量方式，整机全密封环形屏蔽结构，实现电气隔离，高压测试环境下使用安全；外壳具备优良抗干扰能力，设备长期运行稳定可靠。可适配示波器、频谱分析仪、功率分析仪、数字电压表、数据记录仪等多种主流测试仪器。 |

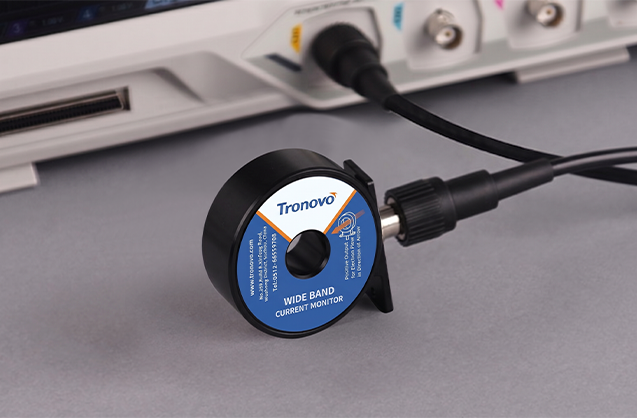

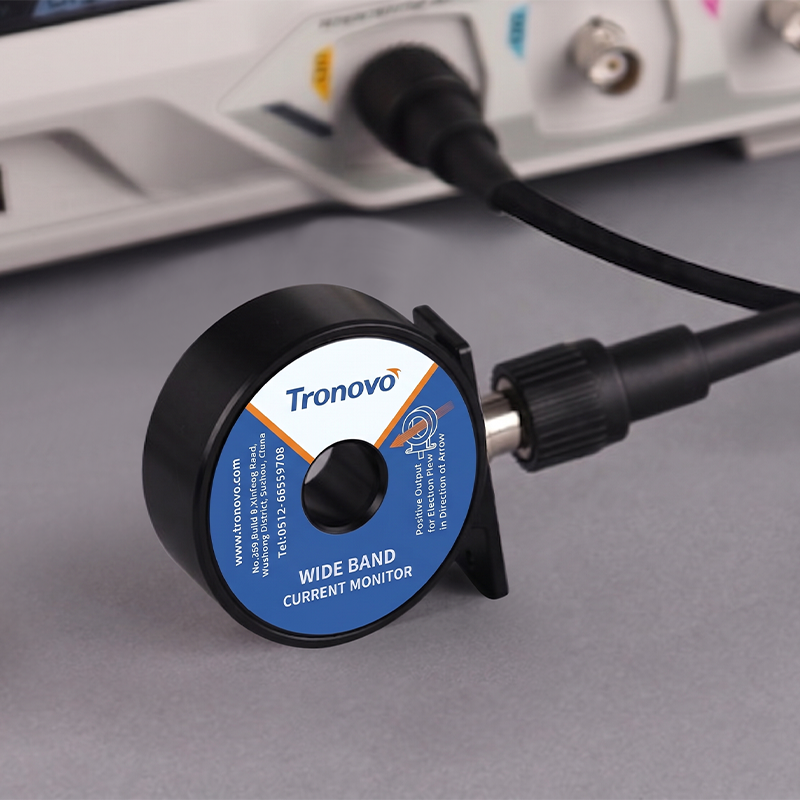

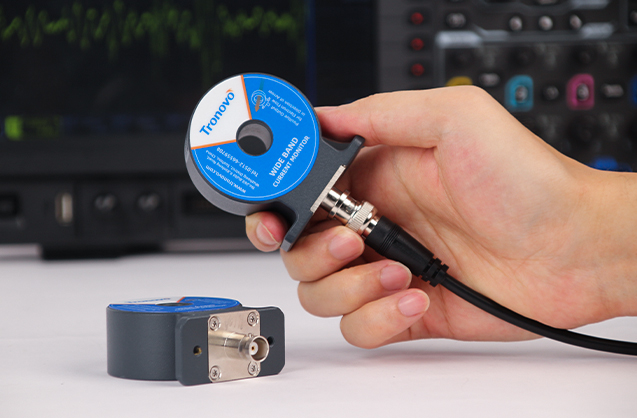

标准化接口与机械尺寸，设备即装即用搭载通用 BNC 输出接口，匹配行业标准 50Ω 测试端接；机械外形与开孔尺寸遵从通用行业规范，可直接安装于现有测试工位，无需改造原有整套测试系统，实现快速上机部署。 |
 |
| 型号 | TR32560 |
| 带宽 | 1Hz~20MHz |
| 上升时间 | ≤20ns |
| 输入类型 | AC |
| 精度 | ±1% |
| 电流转换比 | 10mV/A |
| 最小有效值 | 100mA |
| 最大有效值 | 110A |
| 最大脉冲峰值电流 | 5000A |
| 钳口直径 | ∅12.7mm |
| 示波器输入阻抗 | 1MΩ |
| 接口类型 | BNC（UG-290AU） |
| 线缆长度 | 100cm |
| 工作环境 | 0~40°C,80%orless |
| 储藏要求 | -10~45°C,80%orless |
