探头故障速解：测量误差大？三步排查法快速定位故障根源（三）_知识百科_服务和支持

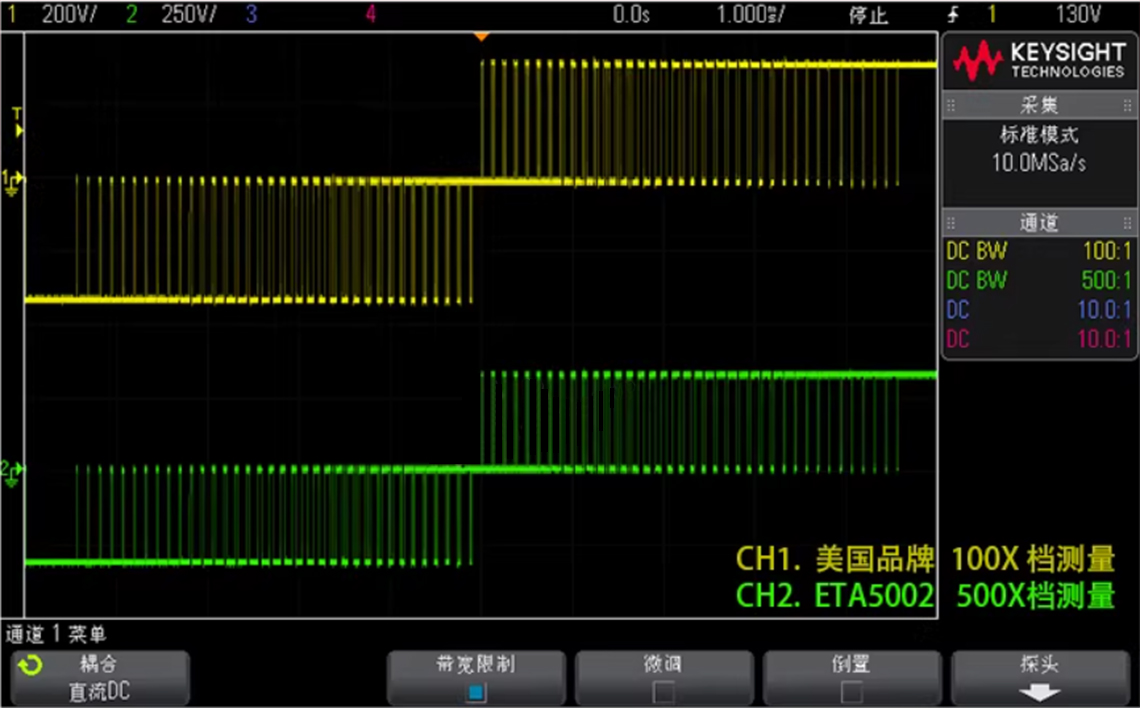

1.1 探头衰减比设置不同步

探头衰减比用于拓宽测量范围，必须与示波器通道设置保持一致。若探头为 50X 档、示波器设为 1X，测量值会偏大 50 倍；反之则偏小 50 倍，直接造成读数失真。

排查与解决方法：

先确认探头衰减拨杆位置，再在示波器对应通道设置相同衰减比。

1.2 阻抗匹配不当引发负载效应

●示波器与探头输入阻抗若和被测电路输出阻抗不匹配，易产生信号反射，造成测量误差。示波器常用输入阻抗：1MΩ：适用于通用低频 / 低速信号测量

●50Ω：适用于高频 / 射频信号测量

阻抗不匹配会直接导致高频信号幅度、频率测量出现明显偏差。

排查与解决方法：

●通用低频 / 低速测量：选择1MΩ 输入阻抗通道，搭配 1MΩ 无源探头

●高频测量（＞1GHz）：选择50Ω 输入阻抗通道，搭配 50Ω 同轴探头或有源探头，保证线缆阻抗一致

1.3 强电磁环境干扰

变频器、电机、大功率变压器等设备会产生强电场、强磁场，通过探头线缆或接地回路耦合干扰，造成波形抖动、数据波动、误差偏大。

排查与解决方法：

●远离干扰源，至少保持1 米以上距离

●缩短探头线缆，避免与干扰线缆平行走线，优先使用屏蔽线缆

●采用短接地线，就近选择无大电流噪声的 “干净接地点”，降低干扰耦合
