罗哥夫斯基线圈，也被称为罗氏线圈或空心线圈，是一种采用夹合式设计的柔性传感器。它能够便捷地套在载流导体上，实现对几千安培大电流的测量，而无需大幅增加互感器的体积。作为一种电子式电流互感器，罗氏线圈适用于检测交流电流，包括高速瞬变、功率器件的脉冲电流，以及50 Hz或60 Hz的工频正弦电流。
罗氏线圈具有极薄且柔韧的特点，这使得它在使用中较为精密且容易受损，因此需要谨慎操作，以确保其长期稳定工作。
若需对几十安培级别的交流电流进行灵活测量，罗氏线圈电流探头是一个值得考虑的选择。
罗氏线圈的测量原理
其工作基于法拉第电磁感应定律，即闭合回路中产生的感应电动势与穿过该回路的磁通量变化率成正比。
与传统的交流电流互感器类似，罗氏线圈通过在次级线圈中产生与主绝缘导体电流成比例的电压信号来实现测量。两者的主要区别在于磁芯结构：罗氏线圈采用空心设计，而常规电流互感器则使用高磁导率的铁芯配合次级绕组完成磁耦合。空心磁芯结构有助于降低插入阻抗，从而获得更快的信号响应速度和更高的电压线性度。

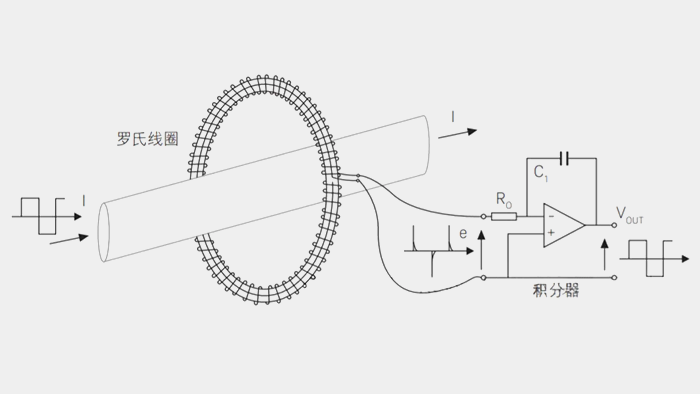

该线圈以环状形式包围载流导体，当导体通过交流电流时，其周围产生的变化磁场会在线圈中感应出电压。罗氏线圈输出的电压信号与电流随时间的变化率（即电流的微分）成正比。后续通过积分电路对该电压进行处理，最终使探头输出一个与输入电流信号成比例的输出电压
