在电子测量领域，示波器探头是连接被测电路与示波器的关键桥梁，其性能直接决定了波形测量的准确性与可靠性。示波器探头种类繁多，其中高压差分探头凭借独特优势，在开关电源、新能源、电力电子等高压浮地场景中应用广泛。然而，当前市场上差分探头品牌繁杂，性能指标（如带宽、共模抑制比、输入阻抗等）差异显著，常导致工程师测得的波形失真，难以获取真实的电路信号，给调试与故障排查带来挑战。

一、普通单端探头：原理、特点与局限

普通单端探头是最基础、最常用的示波器探头类型，其设计思路围绕 “对地测量” 展开，广泛应用于低压、共地场景的信号观测。

1. 核心工作原理

单端探头的测量逻辑是 **“信号 - 地” 电压差检测 **：测量时需将探头的信号端连接到电路中的 “信号点”，而探头的参考端（通常通过示波器接地夹实现）必须连接到 “地”（该 “地” 通常与示波器外壳、大地相连）。示波器最终采集的，是 “信号点” 相对于 “地” 的电压变化波形。

2. 典型优势

● 操作便捷：仅需连接信号端与地端，无需额外匹配参考点，适合快速调试与常规信号观测（如低压电路的 IO 口、单片机引脚信号）。

● 成本较低：结构相对简单，无需复杂的差分放大电路，性价比高，适合对测量精度要求不高的场景。

3. 关键局限

单端探头的核心问题源于其 “对地参考” 的特性，在复杂电路中易受干扰，主要体现在两方面：

● 噪声干扰严重：承载信号的导线相当于 “天线”，易拾取环境中的电磁干扰（EMI）、电源噪声等背景噪声，导致测量波形叠加杂波，无法反映真实信号。

● 接地反弹问题：当电路中存在大电流切换（如开关电源的 MOS 管导通 / 关断）时，接地回路会产生瞬时电压波动（即 “接地反弹”），此时单端探头的 “地” 参考点不再是稳定的 0V，导致测量结果出现偏差，甚至波形失真。

二、差分探头：原理、核心优势与适用场景

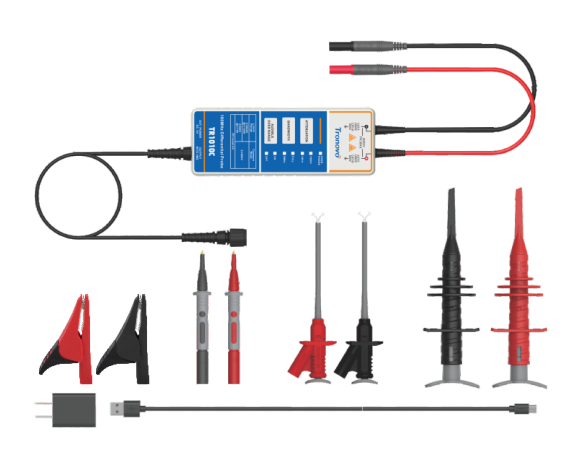

差分探头是针对单端探头的局限设计的专业探头，基于差分放大原理，可直接测量任意两点间的电压差，无需依赖 “地” 作为参考，尤其适用于高压浮地、强干扰场景。

1. 核心工作原理

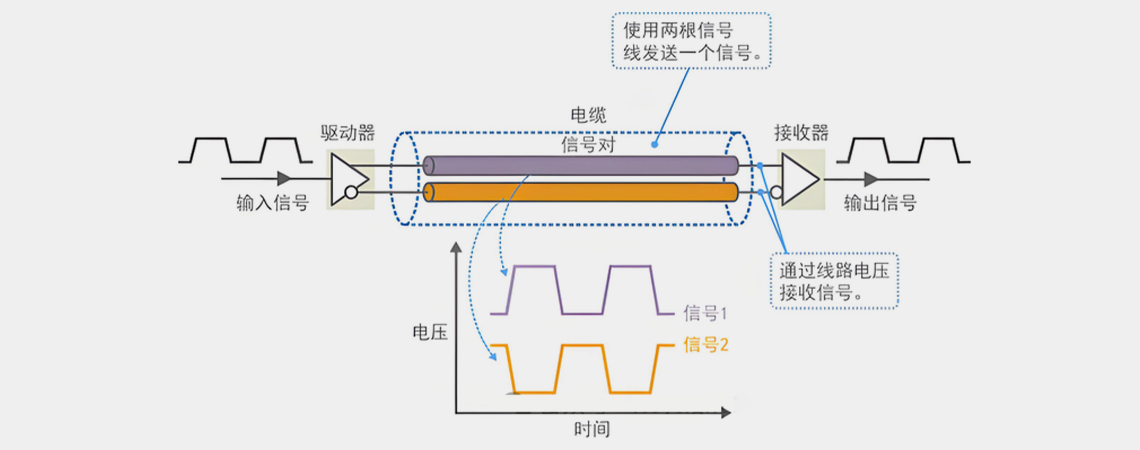

差分探头的测量逻辑是 “两点间电压差直接检测”：其探头前端有两个对称的信号输入端（通常标注为 “+” 端和 “-” 端），分别连接到电路中需要测量的两个点（如开关电源的高压侧与低压侧、差分总线的正负极）。信号进入探头后，通过内部的差分放大电路对两个输入端的信号进行 “相减运算”，最终输出 “两点电压差” 的波形（即 “差分信号”），同时抑制两个输入端共有的噪声（即 “共模噪声”）。

这一过程可简单理解为：若两个输入端同时叠加了相同的噪声（如环境 EMI），差分放大电路会将其 “抵消”，仅保留两点间真实的信号差异，从而实现抗干扰测量。

2. 三大核心优势

● 抗干扰能力极强：凭借高共模抑制比（CMRR，衡量抑制共模噪声能力的指标，数值越高越好），能有效滤除环境噪声、接地噪声等共模干扰，即使在强电磁环境（如开关电源、电机驱动电路）中，也能输出清晰、稳定的波形。

● 支持浮地测量：无需依赖 “地” 作为参考点，可直接测量不共地的两点间电压（如高压设备的浮地端、隔离电源的两侧），解决了单端探头无法测量浮地信号的难题。

● 时序定位精确：由于直接测量两点间信号，避免了单端探头因接地回路延迟导致的时序偏差，尤其适合差分总线（如 CAN、EtherCAT、USB）的时序分析，确保信号边沿、相位差的测量精度。

3. 典型适用场景

● 开关电源调试：测量 MOS 管漏极 - 源极电压、变压器原副边电压等高压浮地信号；

● 新能源领域：电动汽车高压回路（如电池组、逆变器）的电压测量；

● 高速差分总线测试：CAN、RS485、HDMI 等总线的差分信号完整性分析；

● 强干扰环境：工业控制、电机驱动等存在大量电磁干扰的场景。
