ETA5603120A与ETA5301T高低频电流探头对比

在电力电子测试领域，电流探头的性能边界正面临双重挑战：既要捕捉纳秒级的瞬态细节，又要承载百安级的能量轨迹。当120MHz带宽的ETA5603120A与5MHz带宽的ETA5301T电流探头同台竞技时，工程师需要从三个维度审视其技术特性：

噪声水平：

从图中可以看出ETA560312A的底噪远低于ETA5301T,在测量小电流时更有优势。而ETA5301T在测量100mA以上的电流时更有优势

高频测量：

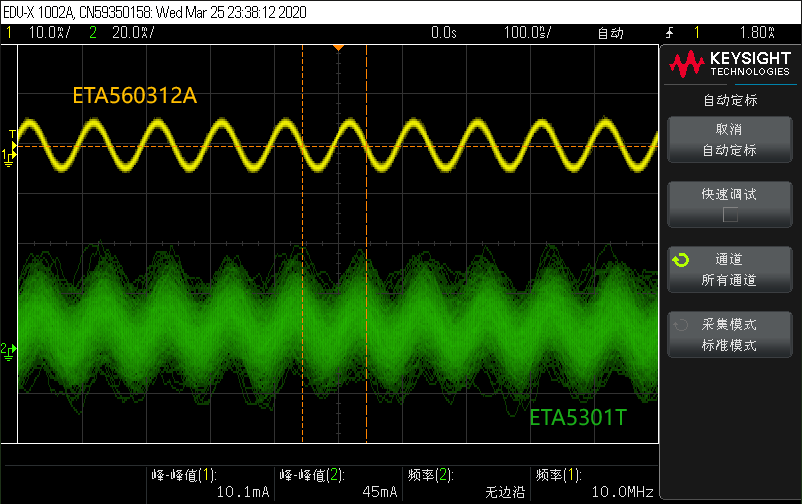

ETA560312A在测量10MHz的正弦波信号能很好的还原波形，ETA5301T此时已经无法测量出频率且波形已经失真，在低频信号下ETA5301T是个更有性价比的选择

量程与灵敏度：

ETA560312A具有两个量程5A（1V/A）和30A（0.1V/A），在测量低于5A的小电流时，信号无衰减，能更好的还原出原始波形

ETA5301T同样有两个量程10A（0.1V/A）和100A（0.01V/A）；在低频大电流的情况下更具有性价比。
