TR32050

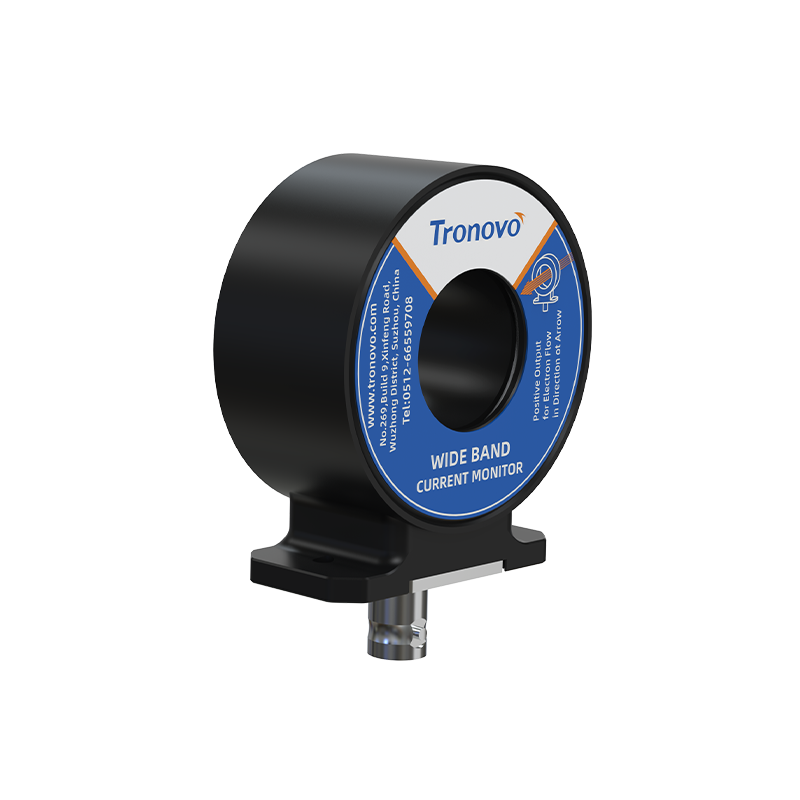

50A / 20MHz高精度宽带电流互感器

新一代脉冲电流传感器,专为高速瞬变电流测量而设计。核心优势在于极高的带宽和快速的响应时间,主要面向需要捕捉快速瞬变信号的场景。产品采用非接触式测量,安全无损,且通过创新磁芯材料与线圈工艺,显著提升了抗饱和能力与长期稳定性。在保持标准安装尺寸与接口的前提下,可实现同类产品的直接替代与升级,广泛应用于高能物理里研究、医疗设备及电磁兼容测试、半导体射频电源监测等领域。

产品特点
• 超高带宽与极速响应
• 高灵敏度输出
• 适中的电流测量能力
• BNC接口连接各种测量仪器

工业级电流环

BNC标准接口打破示波器品牌壁垒，一键连通实验室所有设备。电流环专攻交流电流解析（带宽10Hz-20MHz），配合磁屏蔽技术抑制电磁干扰，在变频器、开关电源等强噪声场景中仍能输出纯净波形。硬质探头结构非柔性。

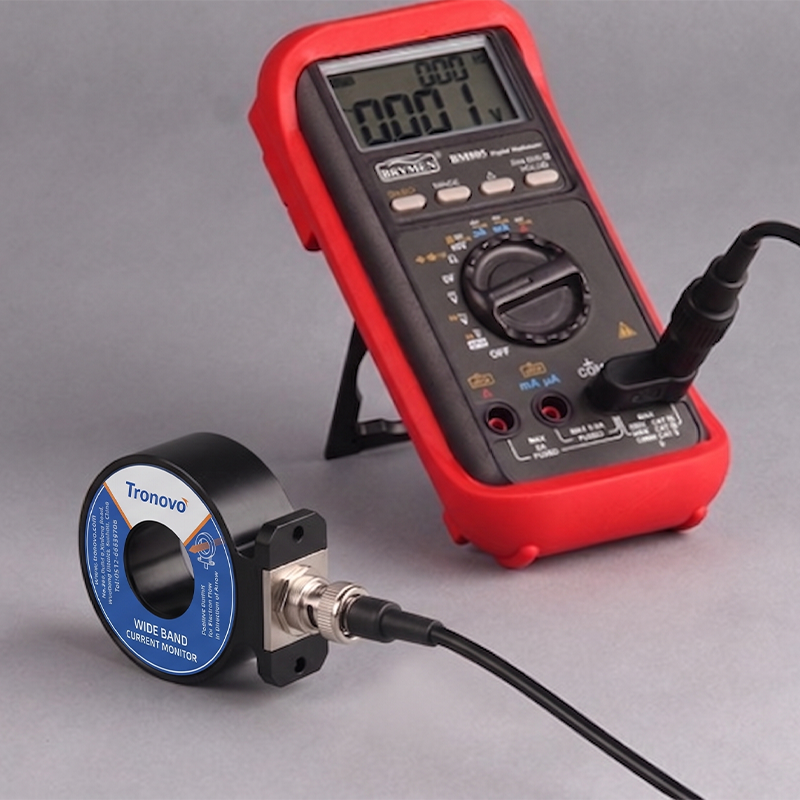

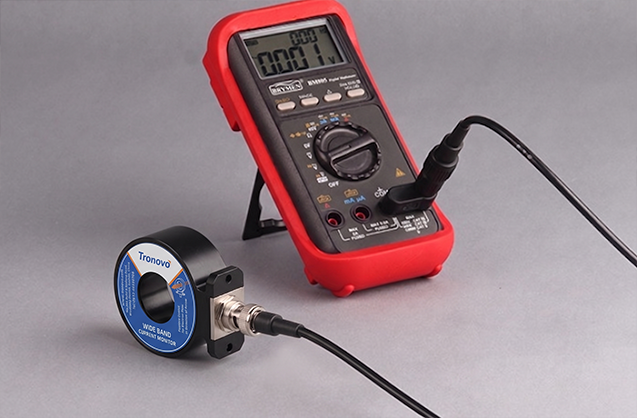

数值测量功能

万用表mV档+BNC转香蕉头=微电流检测利器！电流探头输出比例电压经22位ADC高精度解析，分辨力达0.1mV。全工况±1%精度，适用于光伏微逆漏电流、医疗设备安全检测等精密场景。

科研平台

电流环专注低压交流经济测量方案（20MHz带宽/±1%精度）。硬质结构简化设计，通过多匝绕线模式将小电流灵敏度提升至0.1mA（5匝绕线×5倍增益）。适用于教学实验中的电源纹波分析、物联网设备待机功耗测试。

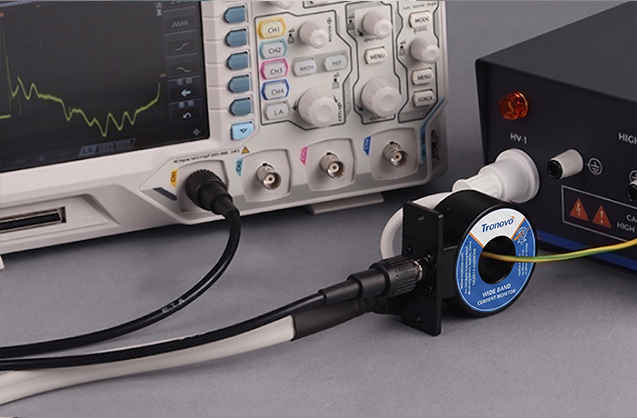

高频信号的测量

高频电流波形可揭示数字信号的上升/下降时间、过冲与振铃现象，避免因阻抗失配导致的数据误码。

型号	TR32050
带宽	10Hz~20MHz
上升时间	≤20ns
输入类型	AC
精度	±1%
电流转换比	100mV/A
最小有效值	10mA
最大有效值	50A
最大脉冲峰值电流	5000A
钳口直径	∅25mm
示波器输入阻抗	1MΩ
接口类型	BNC（UG-290AU）
线缆长度	100cm
工作环境	0~40°C,80%orless
储藏要求	-10~45°C,80%orless
