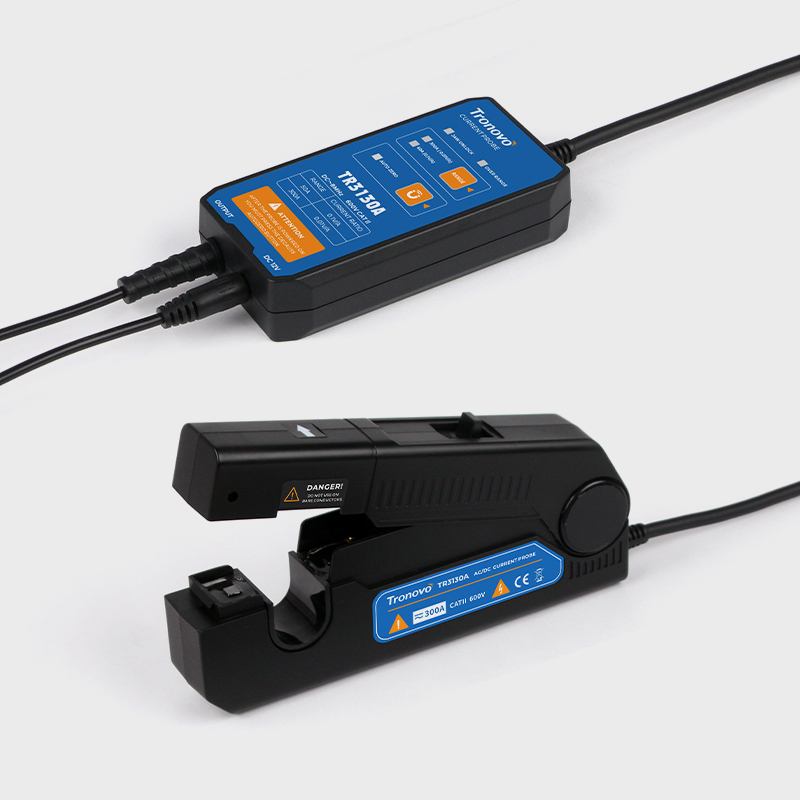

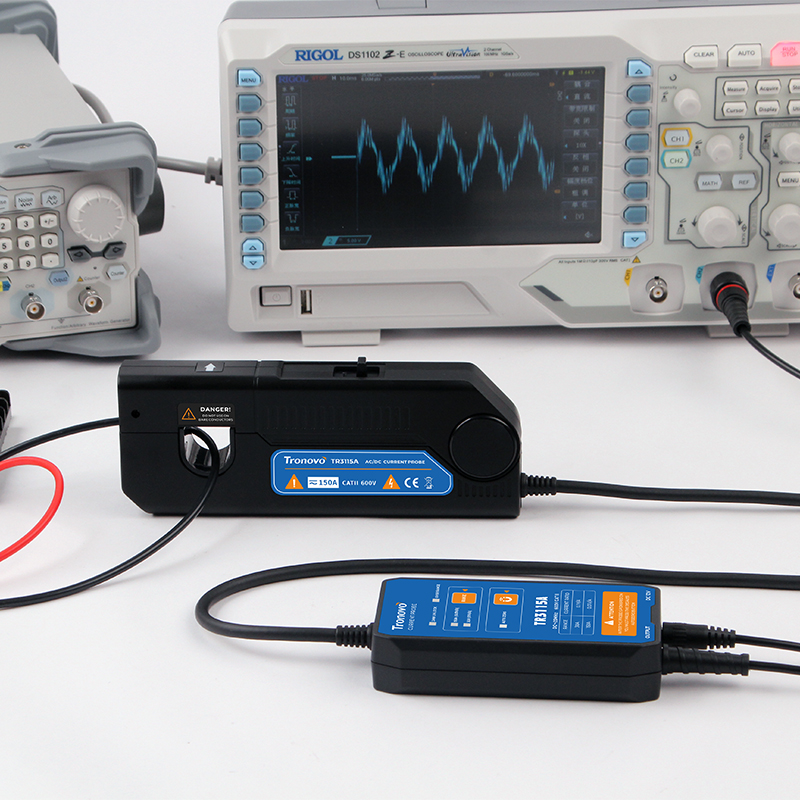

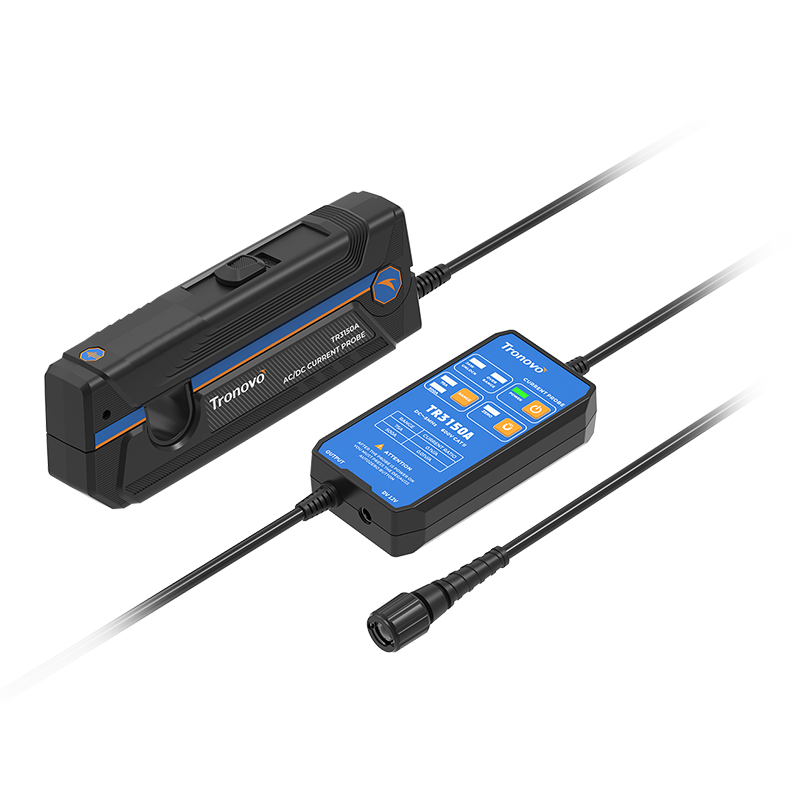

TR31XXX系列是一款通用型示波器电流探头，兼容市场上95%以上的示波器，高达20MHz的频率响应测量范围50mA到750A（峰值），BNC输出端子。连接示波器可精准测量AC 或 DC电流波形，手柄面板上可选择量程。
产品特点
• 经济型大电流：300A RMS测量，6MHz带宽电机测试
• 抗噪技术：共模噪声抑制设计
• 快速部署：1.4m延长线缆，狭窄空间灵活布线
• 耐用结构：IP40防护等级，防震抗跌落设计
• 能效优化：12V/2A低功耗供电
 |

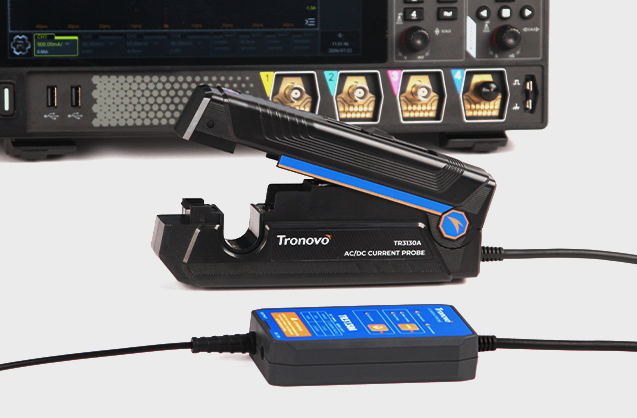

工业安全款大电流探头CAT II 600V工业级安全防护！TR3130U(6MHz带宽/300A RMS)通过EN61010认证，适用变频器、电机驱动现场。BNC接口全品牌兼容，福禄克、麦科信、OWON等示波器即插直用，高危场景测量效率与安全性双提升。 |

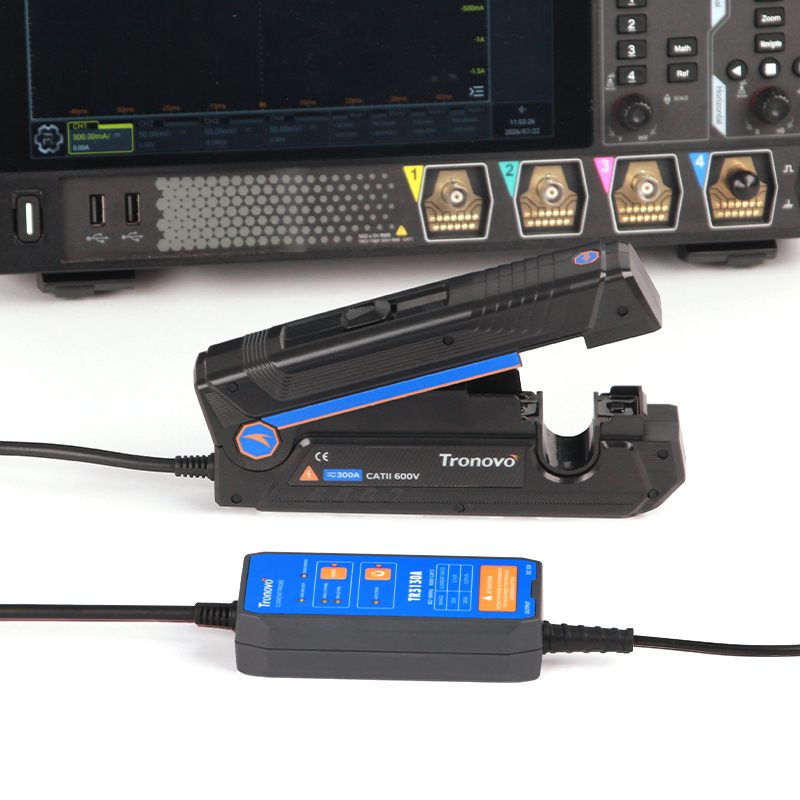

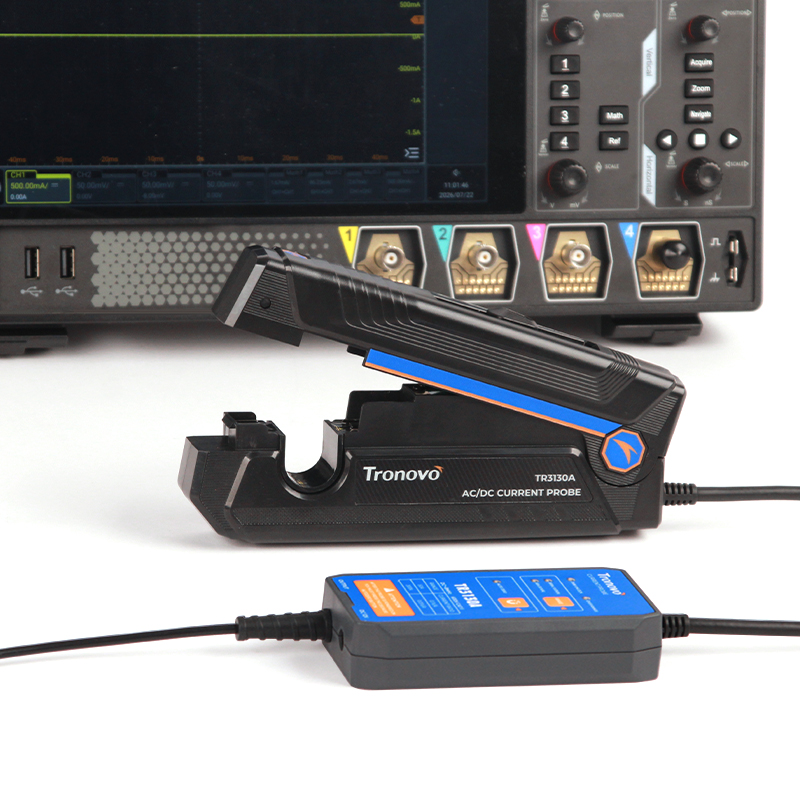

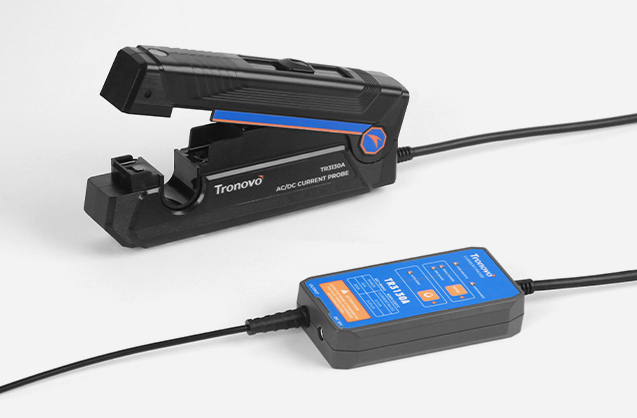

钳形开口Φ19mm快响钳口×状态可视化！ 钳口状态实时反馈，未咬合时红灯常亮，750A峰值电流测量防疏忽。 |
 |
 |
自动调零一键调零消除共模噪声引起的零点偏移，保障变频器测量安全。 |

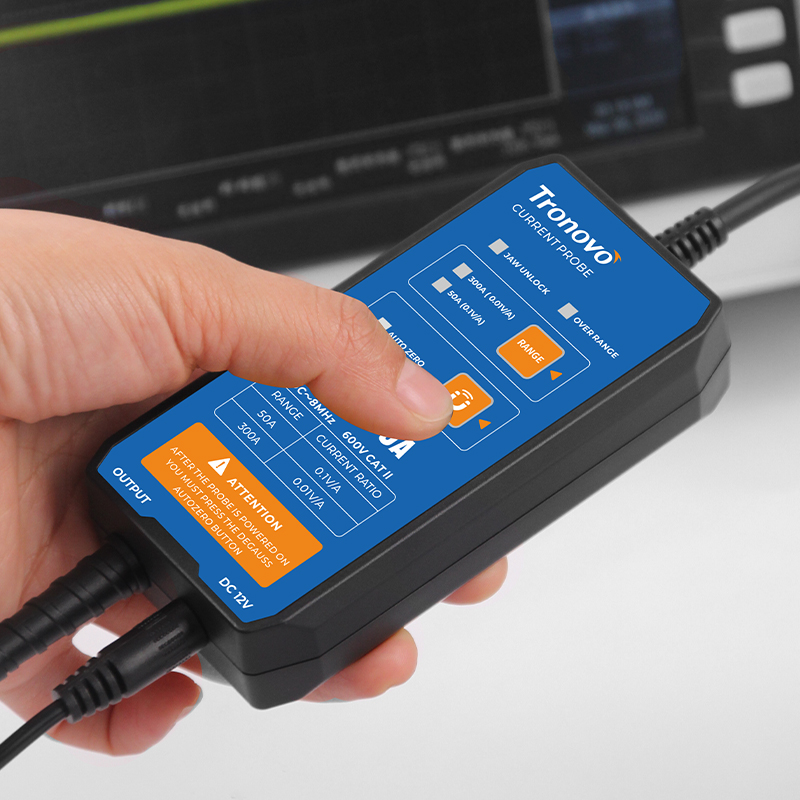

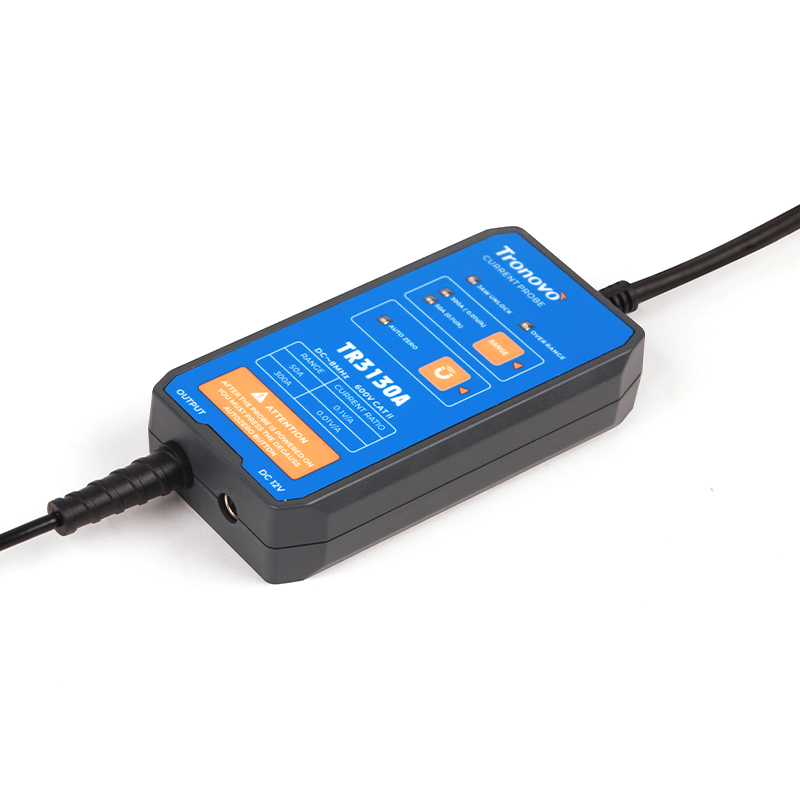

双量程设计双量程一键切换，小电流到大功率全面掌控！TR3130U以0.1V/A(50A)和0.01V/A(300A)双档位适配多场景，6MHz带宽精准捕捉变频器、UPS等设备电流波形。峰值500A抗瞬态冲击，过载红标警示(OVER RANGE)主动防护。20mA分辨率兼顾微小待机电流检测，一键切换避免传统探头频繁更换烦恼。 |
 |
 |
快速捕捉瞬态信号无论是开关电源的瞬间电压跌落，还是高频信号的突发畸变，系统凭借高速信号处理架构与智能触发机制，实时锁定并完整记录瞬态细节。毫秒级响应匹配信号变化节奏，强噪声环境中仍可清晰提取微弱跳变特征，确保电源完整性验证、射频故障诊断等场景的关键数据零遗漏。为工程师提供真实可靠的瞬态行为分析，助力高效定位系统隐患。 |
| 型号 | TR3130U |
| 带宽（-3dB） | DC~6MHz |
| 上升时间 | ≤58ns |
| 最大电流测量 | 300Arms |
| 峰值电流 | 500Apeak |
| 量程 | 50A 10X衰减 300A 100X衰减 |
| 过流报警值 | 50A ≥50A 300A ≥500A |
| 电流传输比 | 50A 0.1V/A 300A 0.01V/A |
| 分辨率 | 50A 20mA 300A 200mA |
| 精度(DC,45-66HZ 最大连续电流) | 50A +1%/+20mA 300A +1%/+200mA |
| 延时 | 探头主机:41ns BNC(1m):5ns |
| 终端负载要求 | ≥100KΩ |
| 钳口直径 | ∅19mm |
| 供电方式 | DC12V/2A(标配适配器) |
| 绝缘线电压 | 600VCATI 300V CATIII |
| 安全符合标准 | EN61010-1:2010+A1:2019 EN61010-2-032:2019 |
| EMC符合标准 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 |
