TR31XXX系列是一款通用型示波器电流探头，兼容市场上95%以上的示波器，高达20MHz的频率响应测量范围50mA到750A（峰值），BNC输出端子。连接示波器可精准测量AC 或 DC电流波形，手柄面板上可选择量程。
产品特点
• 超强电流承载：500A RMS/750A峰值，新能源车大电流检测
• 热管理优化：智能温控保护，满量程连续运行不宕机
• 工业环境适配：0℃~50℃宽温操作，85%RH湿度耐受
• 精准时序分析：70ns上升时间，逆变器波形无失真采集
• 安全合规：EN61010-2-032安规认证，WEEE环保标准
 |

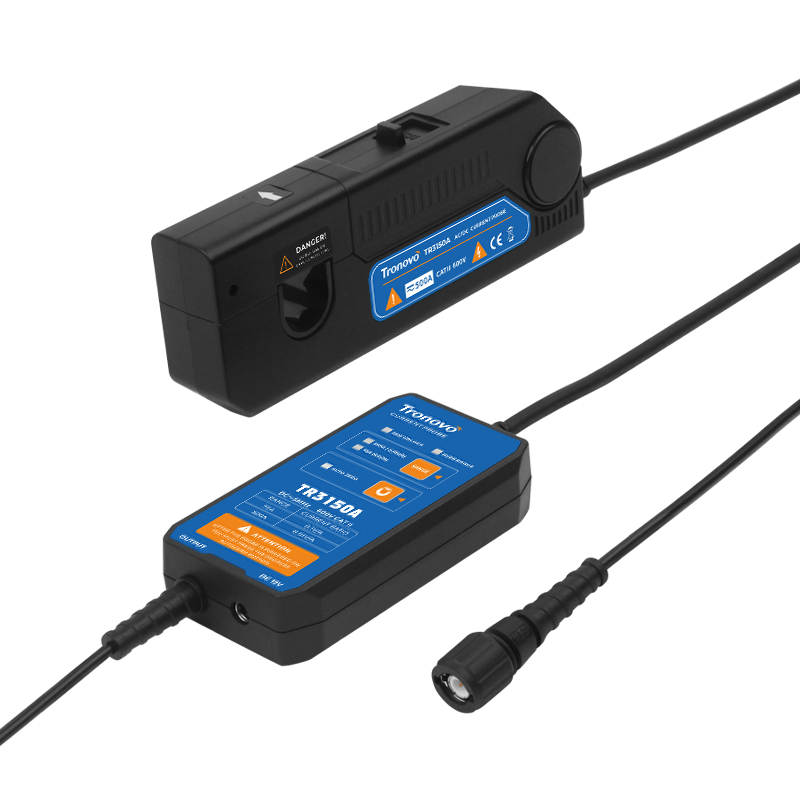

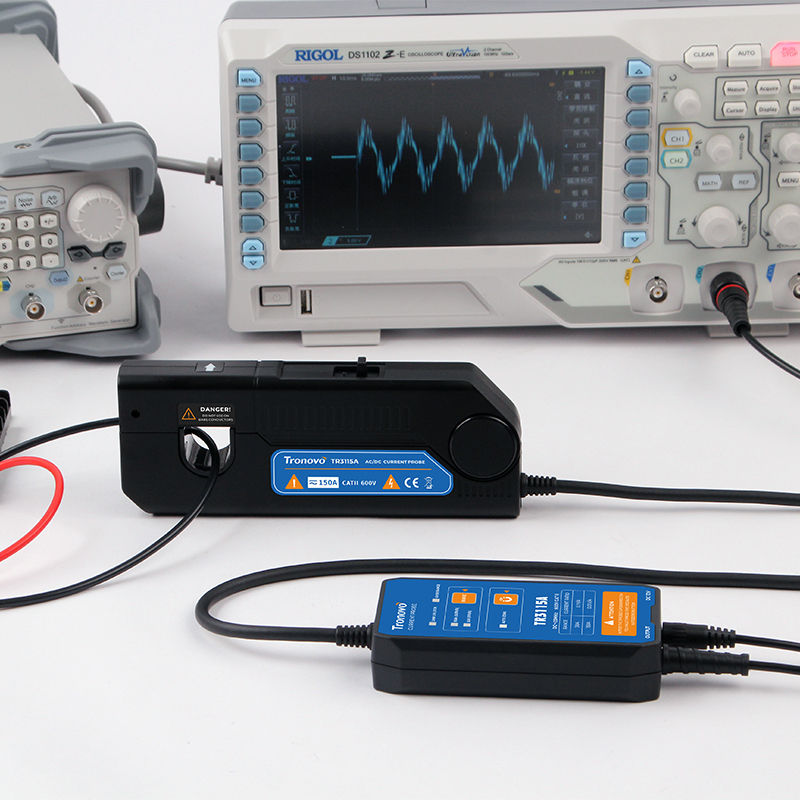

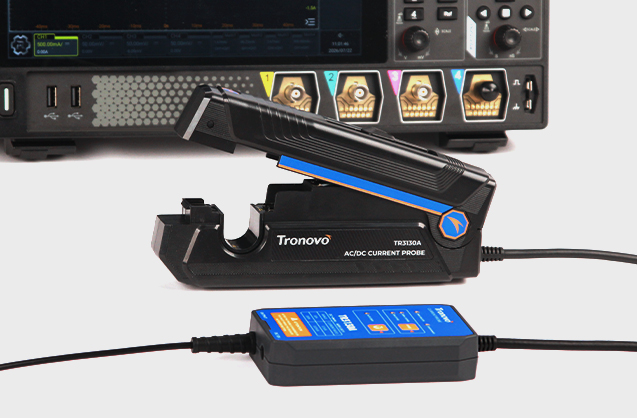

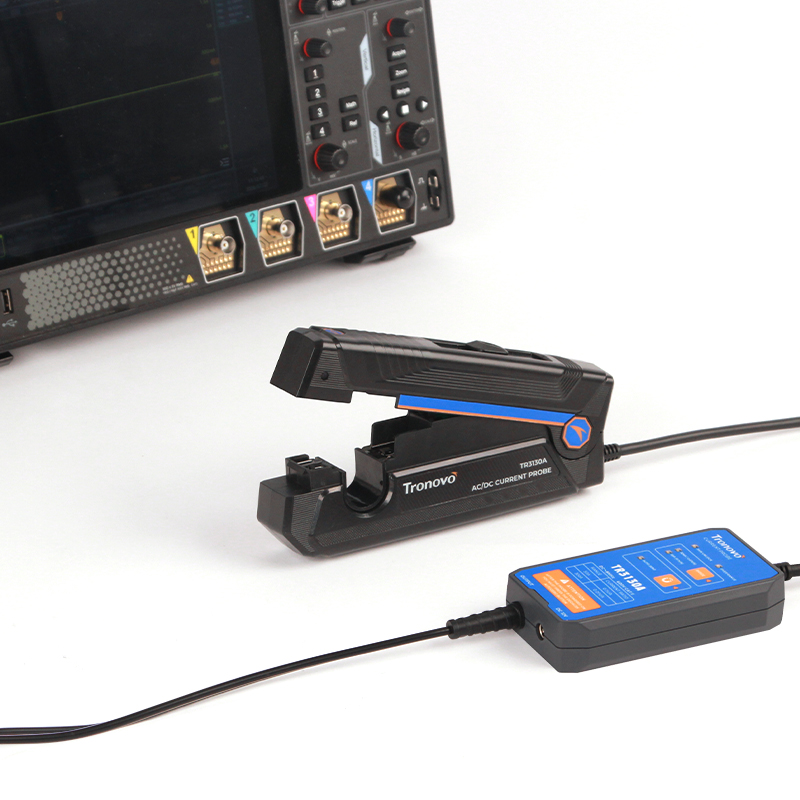

旗舰级大电流探头750A峰值征服极端浪涌。 TR3150A以500A RMS/5MHz带宽直面新能源逆变器测试。BNC接口全域适配Keysight、Sigilent、普源精电等实验室设备，国产进口示波器即连即测！ |

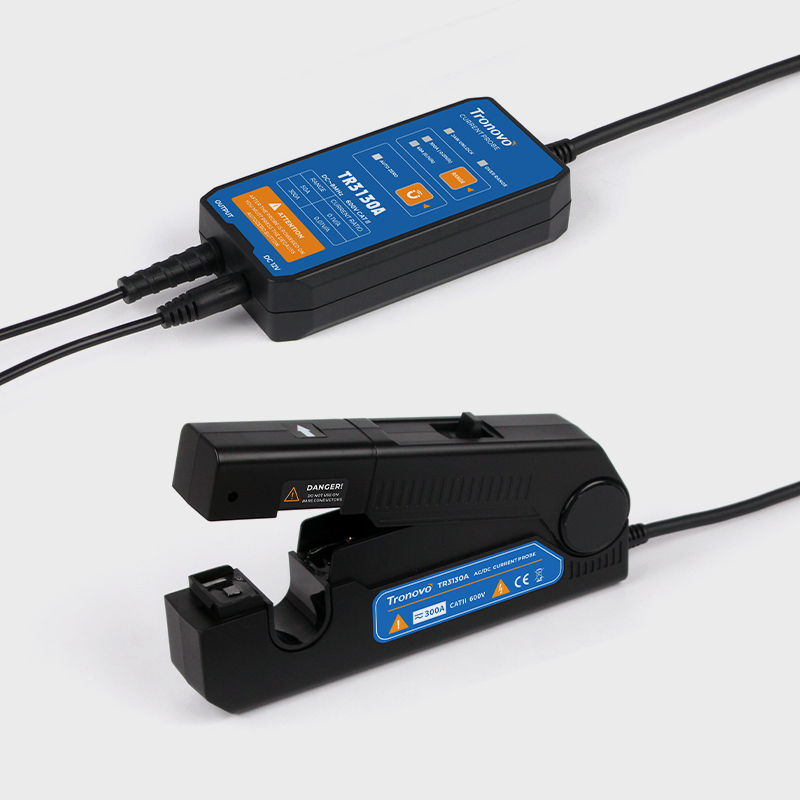

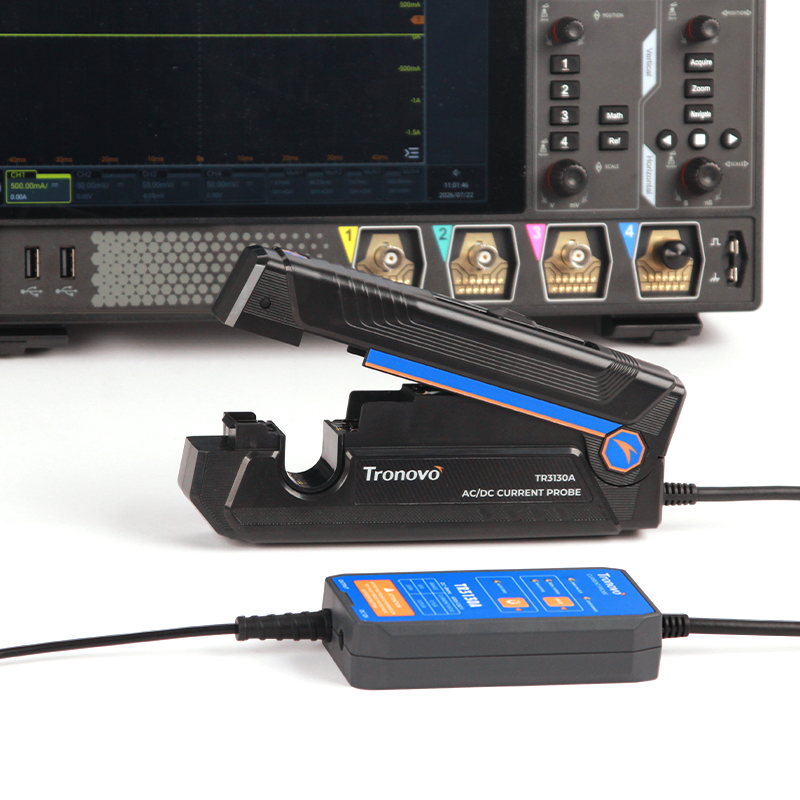

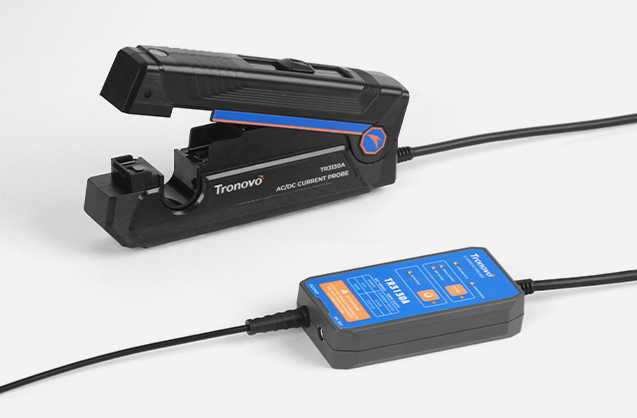

钳形开口Φ19mm大钳口轻松应对500A瞬态浪涌，内置传感器智能检测钳口状态，未锁时红灯警示，新能源铜排测量零容错。 |
 |
 |
自动调零500A浪涌后急速复位！ 大电流冲击易引发零点漂移，热恢复模式3秒完成自校准，新能源测试中无需冷却等待。 |

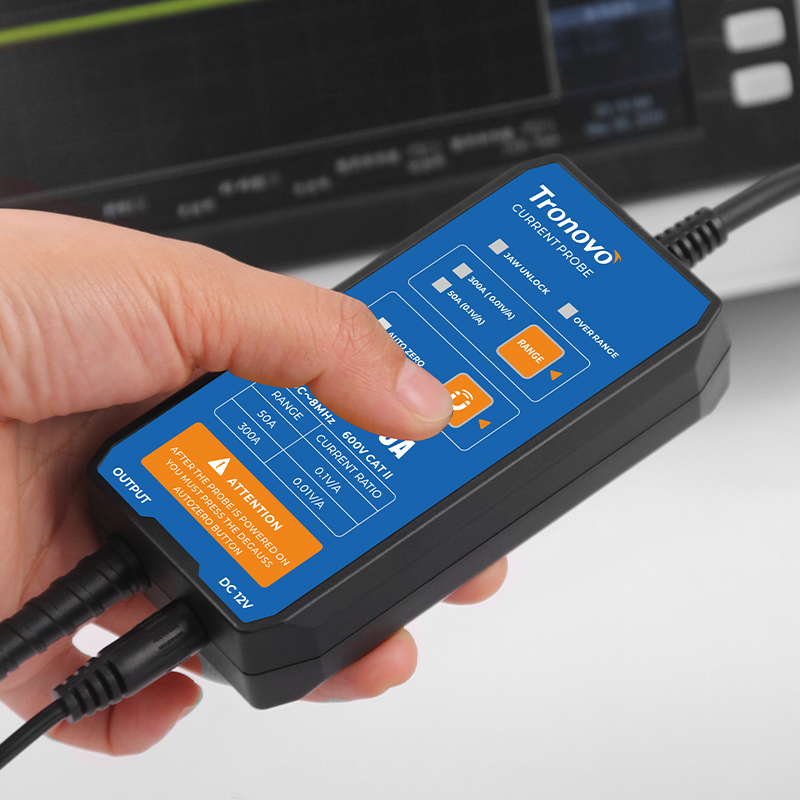

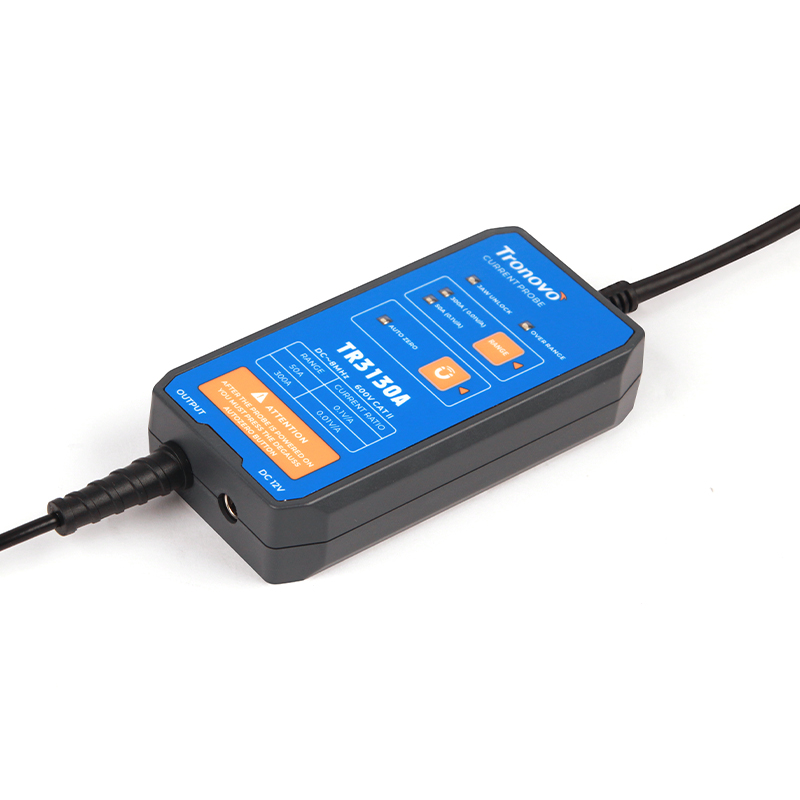

双量程设计微小电流与超强负载，一钳双量程全覆盖！TR3150A以0.1V/A(75A)和0.01V/A(500A)双档位设计，5MHz带宽精准解析大功率设备电流特性。峰值750A抗冲击能力，±1%精度兼顾10mA级微小信号检测。一键切换量程时，JAW UNLOCK锁定指示灯确保钳口闭合安全，避免人为操作误差。适用于电动汽车充电桩、工业电源等高压大电流场景，双档位灵活切换让高功率系统调试化繁为简！ |
 |
 |

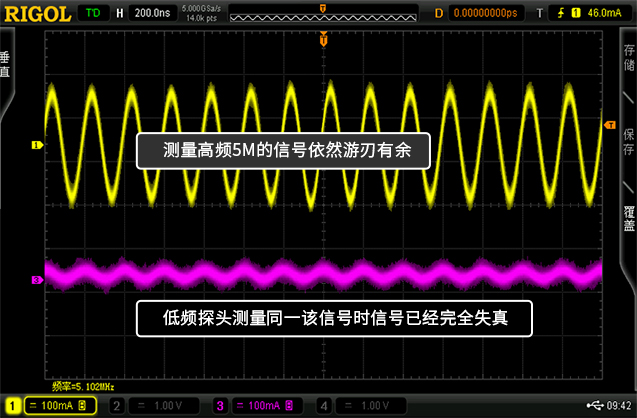

宽频带覆盖轻松应对电源、通信、EMC等多种场景。无论是低频电流还是高频信号，都能精准捕捉，满足您的多样化测试需求。 |
| 型号 | TR3150A |
| 带宽（-3dB） | DC~5MHz |
| 上升时间 | ≤70ns |
| 最大电流测量 | 500Arms |
| 峰值电流 | 750Apeak |
| 量程 | 75A 10X衰减 500A 100X衰减 |
| 过流报警值 | 75A ≥75A 500A ≥750A |
| 电流传输比 | 75A 0.1V/A 500A 0.01V/A |
| 分辨率 | 75A 10mA 500A 100mA |
| 精度(DC,45-66HZ 最大连续电流) | 75A +1%/+10mA 500A +1%/+100mA |
| 延时 | 探头主机:42ns BNC(1m):5ns |
| 终端负载要求 | ≥100KΩ |
| 钳口直径 | ∅19mm |
| 供电方式 | DC12V/2A(标配适配器) |
| 绝缘线电压 | 600VCATI 300V CATIII |
| 安全符合标准 | EN61010-1:2010+A1:2019 EN61010-2-032:2019 |
| EMC符合标准 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 |
