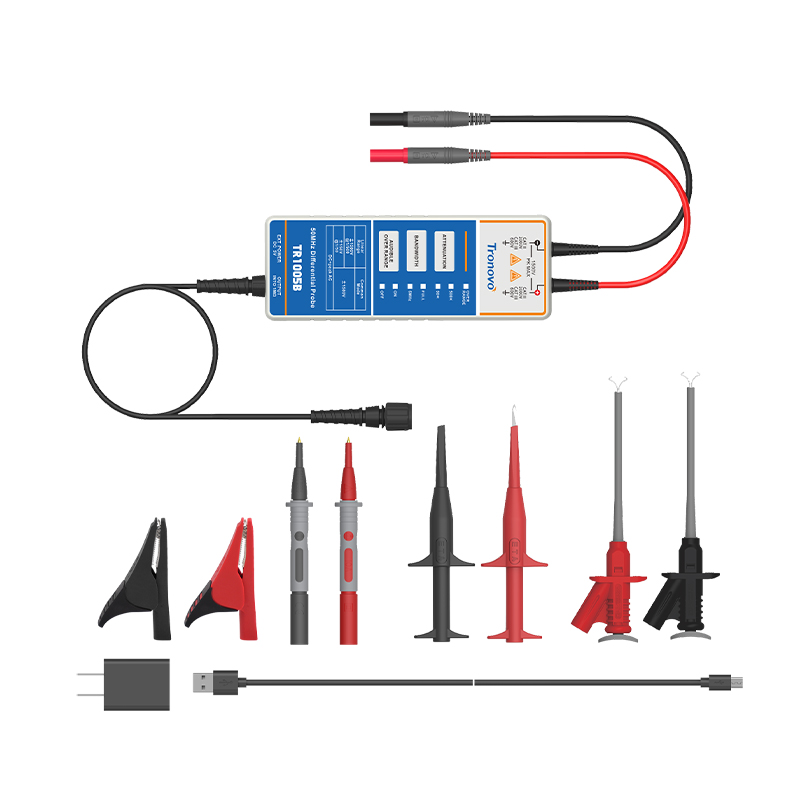

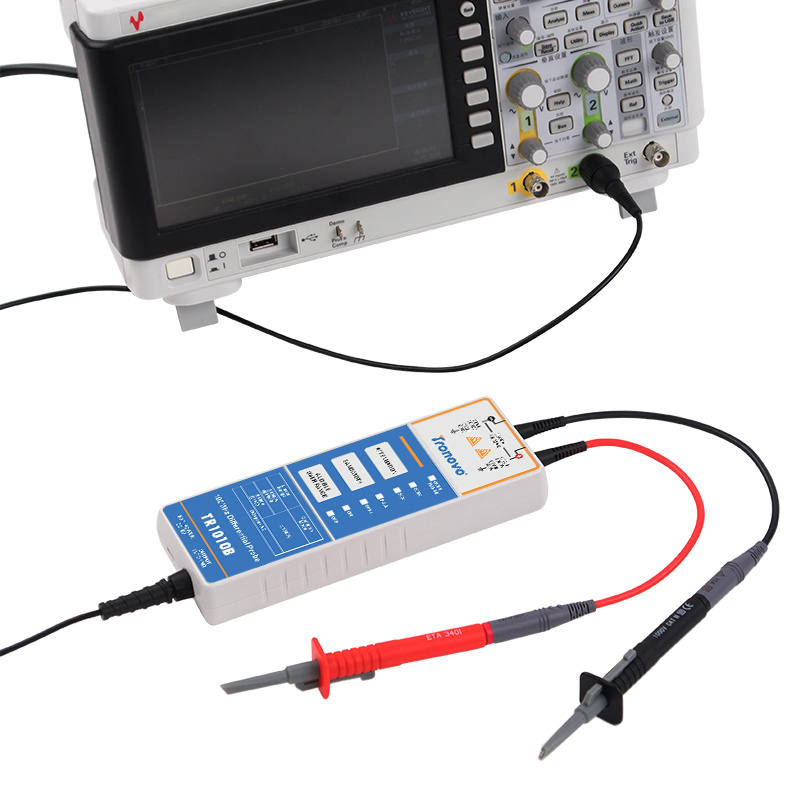

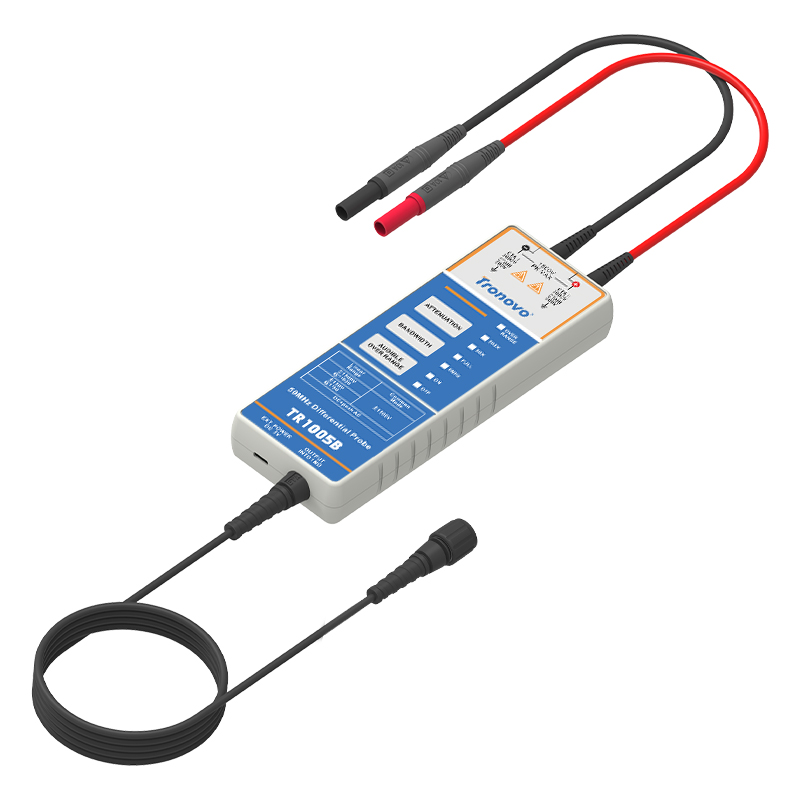

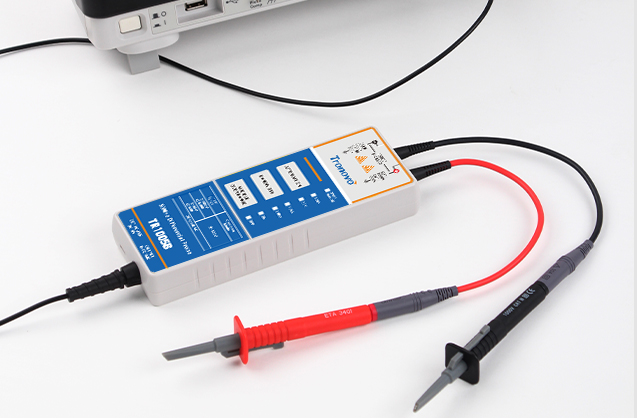

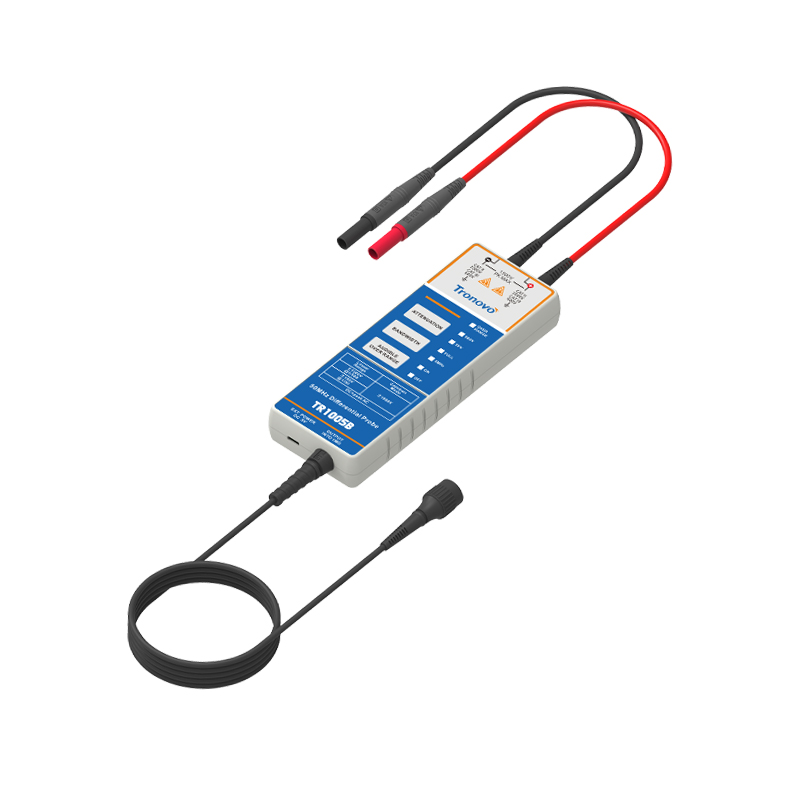

TR1005B高压差分探头适用于所有市场主流示波器，将浮动信号转换为参考地电平的低压信号，任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达50MHz，可用于1500V的电压信号，具有较高共模抑制能力，是进行非地参考、浮动或隔离测量很好的选择。埃用示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制、开关电源研发、维修评估使用。
产品特点
• 安全的浮地测量
• 不会损坏示波器和被测器件
• 抗干扰能力强
• 声光报警功能
• 5MHz带宽限制功能选择
• 具备良好的共模噪声抑制能力
 |
高性能差分探头针对第三代半导体GaN/SiC器件的高频特性，BNC探头提供50MHz带宽，支持氮化镓充电器200kHz开关频率测试。可扩展光纤传输模块，满足新能源车SiC电驱系统的高压隔离需求。 |

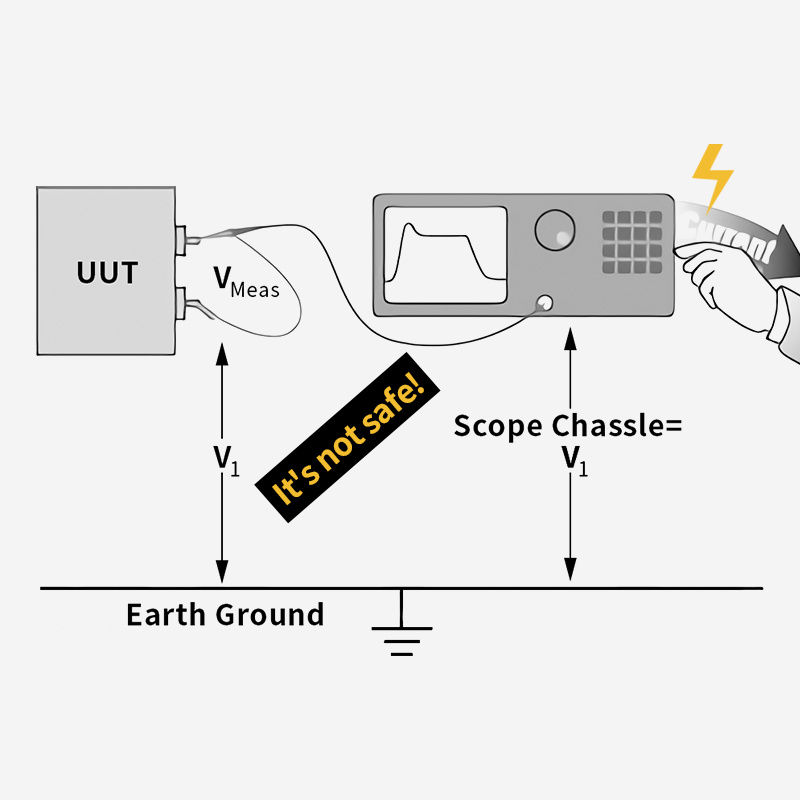

差分测量的优势在变电站继电保护测试中，差分探头直接接入非接地PT二次侧，±2%精度，光纤隔离模块切断强电磁场对示波器的耦合路径。符合IEC 60255继保设备测量规范，为智能电网提供无触电风险的浮地波形分析。 |
 |
 |

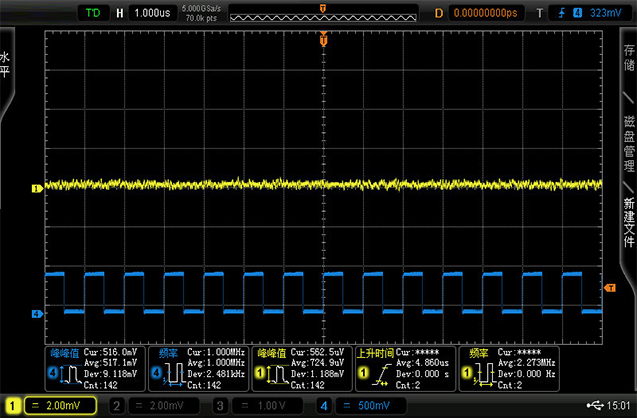

高CMRR共模抑制能力直面1500V光伏阵列的直流偏移噪声，差分探头50dB@1MHz共模抑制比剥离MPPT动态波形中的共模干扰。高原电站极寒环境下，宽温域性能保障逆变器相电压测量精度±2%，光纤隔离模块切断强电磁场对示波器的耦合路径。 |
超限报警当被测信号超出设定范围时，按下报警开关可激活声光报警模式，此时ON指示灯常亮并伴随提示音。重复按压该按键可切换工作状态，当OFF指示灯亮起时表示报警功能已关闭。该设计符合IEC 61010-1安全标准，通过双通道指示系统确保操作人员能快速识别设备状态。建议定期测试报警功能，在安静环境下确认提示音清晰可辨，LED亮度符合环境光照要。 |
 |
 |
变频器测量使用高共模抑制比差分探头连接变频器U/V/W相输出，通过专用同轴电缆接入示波器。设置探头衰减比匹配变频器额定电压，调整垂直量程至200V/div档位，时基设为1ms/div捕获完整周期波形。重点监测50Hz基波幅值、总谐波失真及开关频率噪声（通常1-20kHz）。配合示波器带宽限制（20MHz）可有效抑制PWM高频干扰。 |
| 型号 | TR1005B |
| 带宽(-3dB) | 50MHz |
| 上升时间 | ≤5ns |
| 精度 | ±2% |
| 量程选择(衰减比) | 50X/500X |
| 最大差分测量电压 | 50X：±150V DC+ Peak AC 500X：±1500V DC+ Peak AC |
| 共模电压 | ±1500V DC + Peak AC |
| 最大输入对地电压 | 600VCATⅢ 1000VCATⅡ Vrms |
| 输入阻抗 | 单端对地: 5MΩ±1% 两输入端之间：10MΩ±1% |
| 输入电容 | 单端对地: ＜4pF 两输入端之间：＜2pF |
| CMRR | DC: ＞80dB 100KHz: ＞60dB 1MHz: ＞50dB 3.2MHz: ＞30dB 50MHz: ＞26dB |
| 噪声电平 | 50X: ＜50mVrms 500V: ＜300mVrms |
| 过载指示电压阀值 | 50X: ≥150V 500V: ≥1500V |
| 带宽限制 (5MHz)长 | ≥-3dB@5MHz |
| 过载指示灯 | 有（红灯） |
| 过载报警声 | 有（可选择关闭） |
| 自动保存功能 | 有 |
| 偏置可调功能 | 有（进入测试模式下调整） |
| 终端负载要求 | ≥100kΩ |
| 电源 | USB 5V/1A适配器 |
| 安全符合标准 | EN61010-1:2010 |
| EMC符合标准 | EN61326-1:2013 EN61000-3-3:2013 |
