TR3036A是一款通用型示波器电流探头，兼容市场上95%以上的示波器，高达10KHz的频率响应测量范围0.5A 到600A(峰值），BNC输出端子。连接示波器可精准测量AC或DC电流波形，手柄面板上的三位置滑动开关可选择量程和ON/OFF。

产品特点：
• 交直流两用
• 电流测量范围：0.5A 到600A
• 可测量的线缆 (Ø30mm或Ø24mmx2)
• 狭长钳口设计,方便使用于布线密集的窄小空间

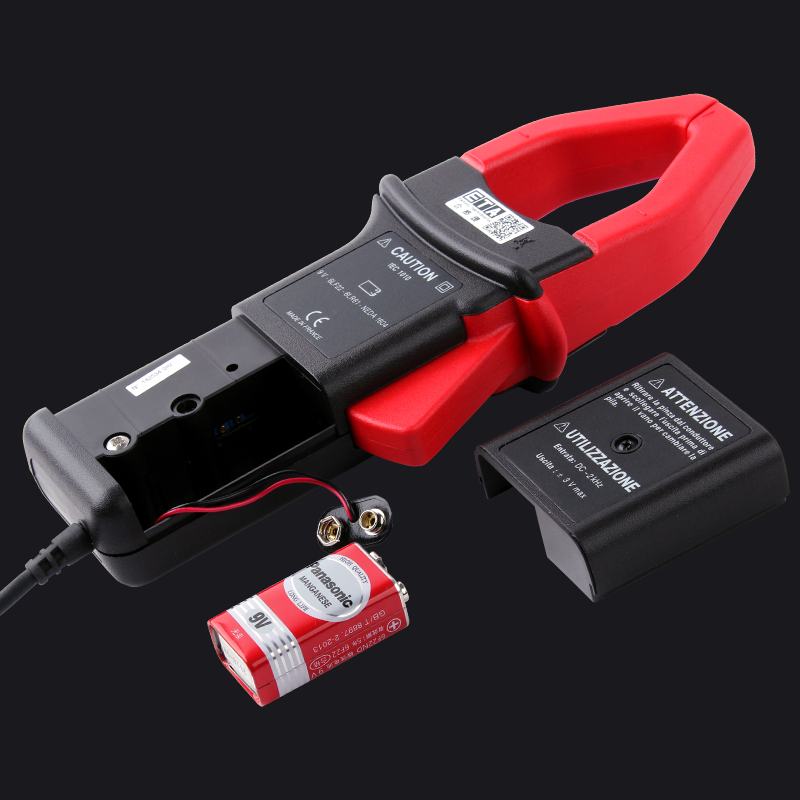

• 9V 碱性电池，55小时连续工作
• 精准测量、分析并显示失真电流波形和谐波

示波器无法自动识别其他品牌探头的衰减比，需要在示波器上手动设置探头衰减比，这样才能防止测量值偏差。

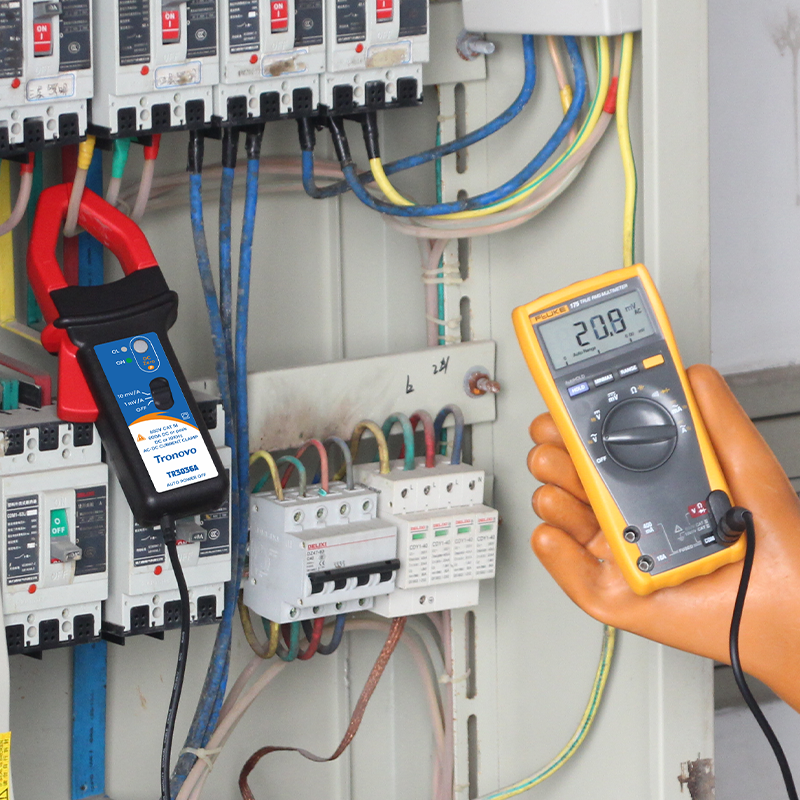

按动手柄使钳口张开，将被测电流的导线放入钳口中松开手柄后使钳口闭合。

连接电源后，将电流探头的位置固定，按住zero旋钮可调整电流探头输出的直流偏移，直到波形轨迹线与零点重合，抵消残留电荷带来的影响。

我们需要按被测电流大小选择合适的测量档位，在面板上的三个位置拔档开关即可选择量程。
低电流量程档位
10mV/A
大电流量程档位
1mV/A

实测10mV/A档，TR3036探头底噪约1A
