200MHz示波器探头 - 采用低电阻镀金测针，卡扣式旋转接地导线，允许用户在1X，10X之间快速手动切换。探头主体由高强度塑料制成，卡扣式旋转接地导线，在所有弯折受力处采用软塑料保证电缆的使用寿命。

产品特点：
• 安全型BNC接口
• 200MHz工作频率
• X1,X10衰减开关
• 内含"附件包"非常适合工程师使用
• 适用于200MHz以下的模拟或数字示波器

有较低的接触电阻、增强导电性能、提高防腐蚀性能，延长使用寿命。

当测试时方便勾住电路板上的某一个点，例如一些PCB上面的原件脚、排针，或者是直接勾导线，测量安全性高、可解放一支手。

由于示波器的地线夹和探针回路引线比较长容易受到干扰测得的波形会有所失真，有时我们想要得到更加真实的波形的时候它就派上了用场，比如探头测得MOS管驱动波形的振铃比较大，我们为了排除验证此处振铃是否真的有这么大，此时可以用上接地弹簧进行测试。

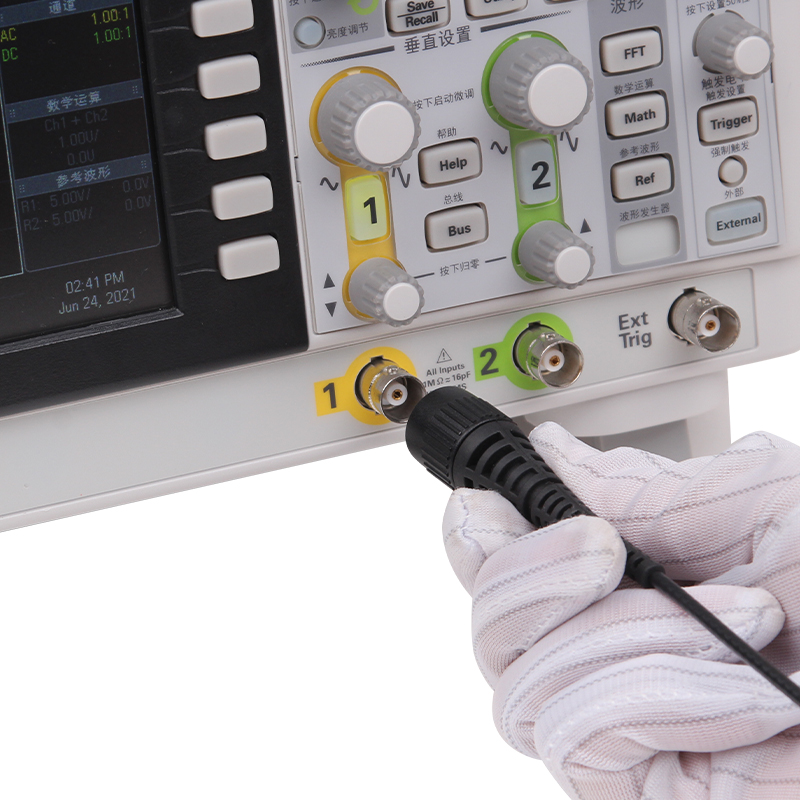

探头采用标准BNC插头，可匹配国产及进口示波器使用。

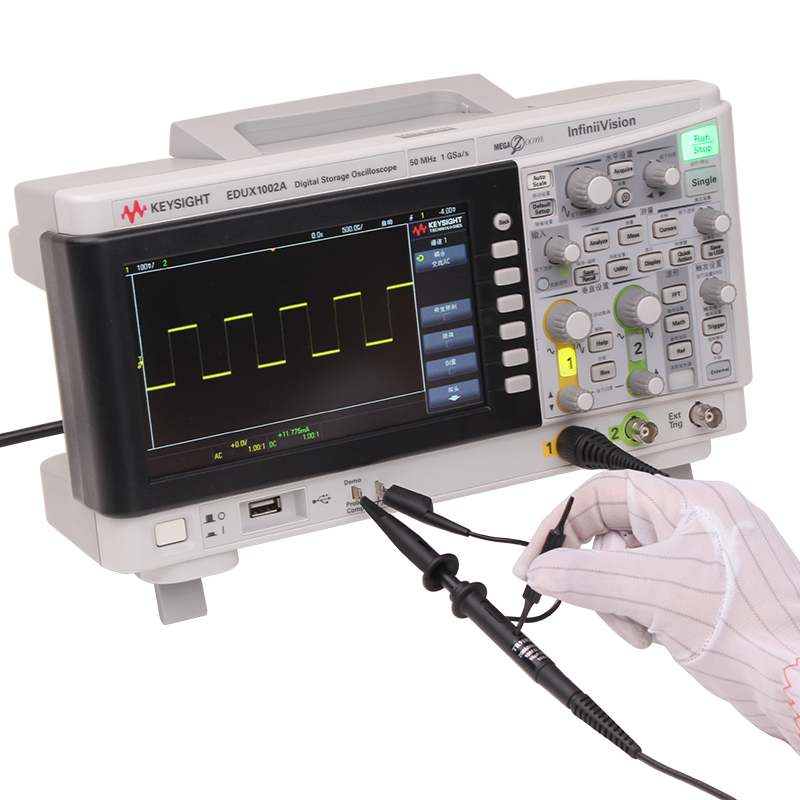

将探头接到示波器较正信号输出端口，示波器会出现1KHz的方波信号。
*使用无感调批轻调节探头补偿电容，观察信号的波形，调整到很规整平直为止。

型号	TR9102A
X10位置
衰减比率	10:1
带宽	DC~200M
上升时间	1.75nS
输入阻抗	10MΩ（示波器输入阻抗1MΩ）
输入电容	大约15pF
补偿范围	10 to 20pF
输入电压	300 Vrms CAT II
X1位置
衰减比率	1:1
带宽	DC to 6MHz
上升时间	58nS
输入阻抗	1MΩ(示波器输入阻抗)
输入电容	大约105 pF
输入电压	150 Vrms CAT II
操作温度	0℃to + 50℃
湿度	85% RH or less
整体长度	1.2米
安规	Meets EN61010-031 CAT II

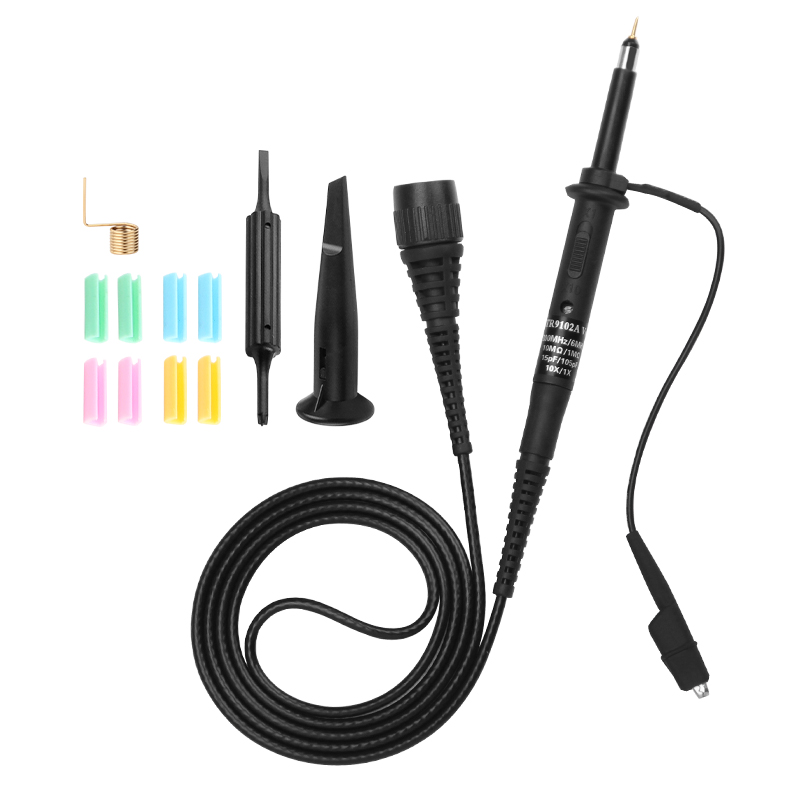

配件	示波器探头 x1 探钩帽子 x1 接地线 x1 色环 x4 接地弹簧 x1 无感调批 x1
