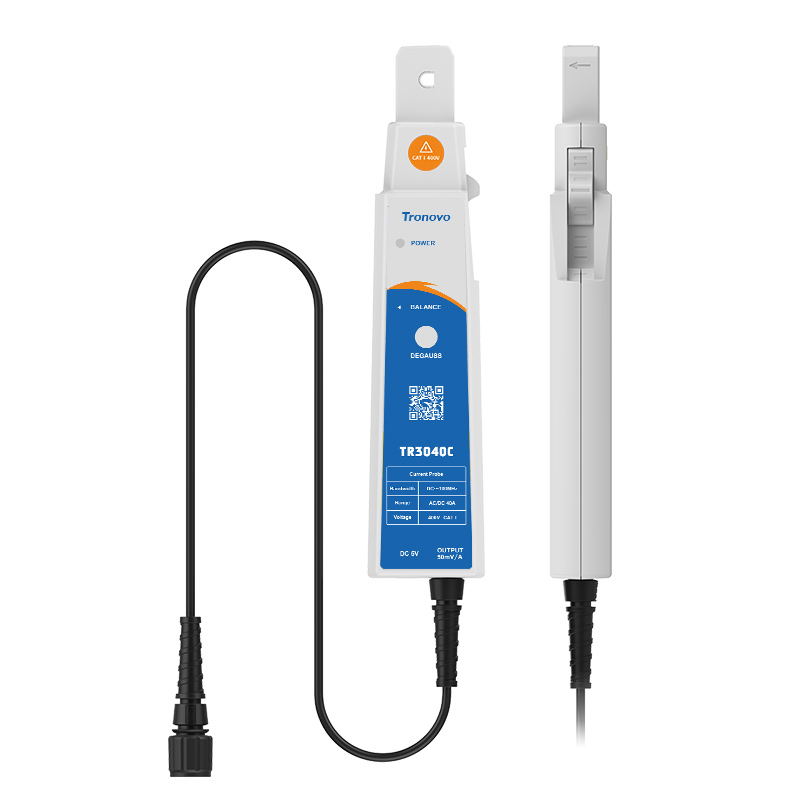

TR3020A电流探头

Tronovo埃用电流探头采用开口结构设计，电流探头很容易与导体连接和断开，使用时只需钳住导线便可准确地测量直流和交流电信号。我们提供多种型号可选择，最大带宽为100MHz，可测量50mA至40A电流。

产品特点
• 频宽：DC~30MHz
• 可测量电流范围：50mA到20A
• AC/DC测量交流或直流波形
• 钳形开口无需断开被测电路
• 电流转换比100mV/A
• 狭长钳口设计，方便使用于密集的窄小空间
• 零位调整：较正探头的基线位置
• 消磁功能：消除直流测量干扰
• 外部供电，5V电源适配器
• 通用接口，兼容BNC接口示波器

示波器接口兼容及使用

示波器无法自动识别其他品牌探头的衰减比，需要在示波器上手动设置探头衰减比，这样才能防止测量值偏差。

零位调整和消磁

连接电源后，将电流探头的位置固定，旋转zero旋钮可调整电流探头输出的直流偏移，直到波形轨迹线与零点重合，抵消残留电荷带来的影响。

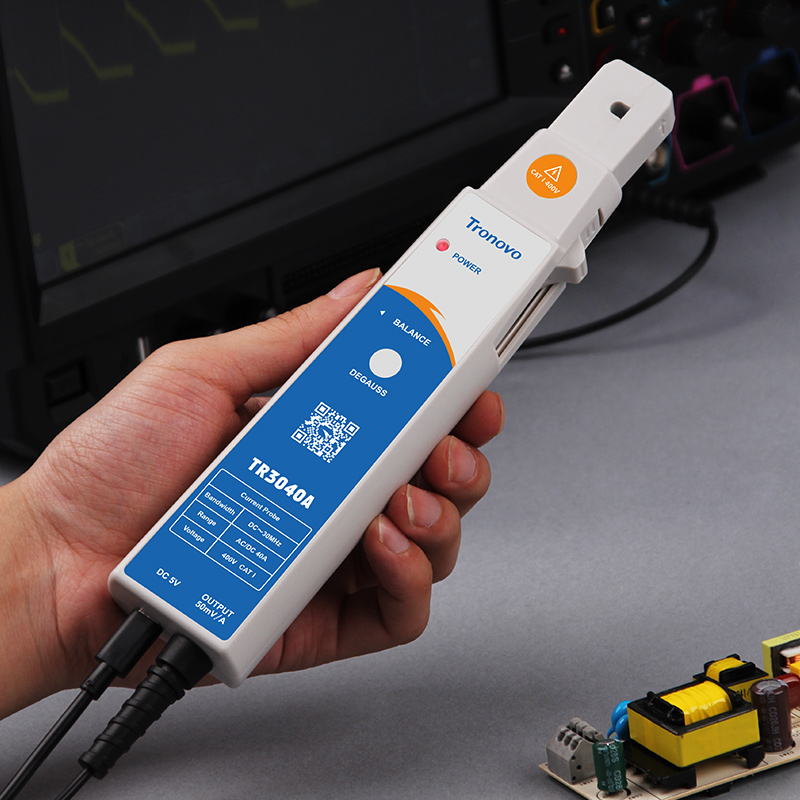

钳形开口, 狭长设计

按动手柄使钳口张开，将被测电流的导线放入钳口中松开手柄后使钳口闭合。

上升时间测试

实测TR3040B(0.05V/A)上升时间为4.69ns

方波平坦度测试

实测TR3040B(0.05V/A)方波非常平整。

型号	TR3020A
带宽	30MHz
上升时间	≤12ns
输入类型	AC/DC
精度	士2%rdg.
电流转换比	100mV/A
分辨率	10mA
直流最大值	20A
交流有效值	14A
最大脉冲电流	25A(TP≤10uS)
最大工作电压	400V CATⅠ
噪声	≤1mVrms
线性度	±1%
延迟时间	20nS
钳口直径	Ø4.5mm
线缆长度	130cm
接口类型	BNC
电源	DC 5V/2A 适配器
工作温度	0°C~+40°C
工作湿度	85%RH
存储温度	-10~+45°C
存储湿度	90%RH
重量	0.2kg
外形尺寸	230X45.5X24.5mm
